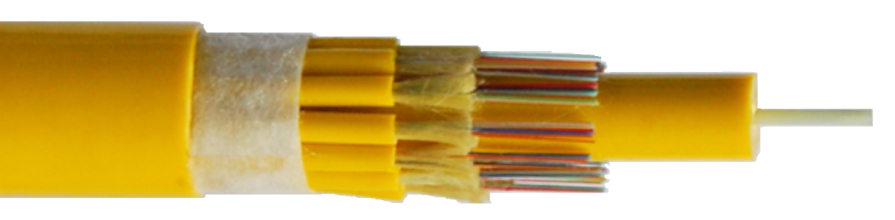

كابل ألياف ضوئية صغير داخلي 2000 متر LSZH/PVC/PU | للاتصالات ومركز البيانات
تفاصيل المنتج:
| مكان المنشأ: | الصين ، شنتشن |
| اسم العلامة التجارية: | DF/OEM/Nuetral |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | كابل ألياف ضوئية صغير داخلي 2000 متر LSZH/PVC/PU | للاتصالات ومركز البيانات |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable denpend on QTY |
| تفاصيل التغليف: | صندوق نفطة + كرتون |
| وقت التسليم: | 5-9 أيام عمل تعتمد على الكمية |
| شروط الدفع: | ويسترن يونيون، / تي تي، / بايبال |
| القدرة على العرض: | 1000pcs/يوم |
|
معلومات تفصيلية |
|||
| اسم المنتج: | كابل ألياف ضوئية صغير داخلي 2000 متر LSZH/PVC/PU | للاتصالات ومركز البيانات | القطر الخارجي (مم): | 3.0-17.5 ملم |
|---|---|---|---|
| عدد الألياف: | 2-24 أو 26-144 | تعزيز الأساسية: | خيوط الأراميد |
| مادة: | فرب | مادة السترة: | إل إس إتش / بي في سي |
| لون: | أصفر للكابل أحادي الوضع، برتقالي للكابل متعدد الأوضاع؛ أو الألوان الأخرى المتاحة عند الطلب | الطول الموجي: | 1310 نانومتر، 1550 نانومتر |
| القطر (± 1 ميكرومتر): | 125 ميكرومتر | قطر الطلاء (±5 ميكرومتر): | 250 ميكرومتر |
| درجة حرارة التشغيل: | -20 درجة مئوية ~ 70 درجة مئوية | طول: | 2000 م أو حسب الطلب |
| ماركة فايبر: | كورنينج، واي أو إف سي، أو إف إس، دراكا | ||
| إبراز: | Indoor MINI Optical Cable 2000M,LSZH PVC PU fiber optic cable,MINI Optical Cable for indoor use |
||
منتوج وصف
كابل ألياف بصرية داخلي صغير 2000 متر LSZH/PVC/PU | لمركز الاتصالات والبيانات
تستخدم كابلات الألياف البصرية الصغيرة من 2 إلى 24 نواة ألياف ملونة Φ250μm كوسيط اتصال بصري. يتم لف أليافها الملونة بطبقة من خيوط الأراميد كوحدة تقوية للقوة، والتي يتم تغليفها لعمل طبقة من البولي فينيل كلوريد (PVC) أو مادة خالية من الهالوجين منخفضة الدخان (LSZH، منخفضة الدخان، خالية من الهالوجين، مقاومة للهب).
تستخدم كابلات الألياف البصرية الصغيرة من 26 إلى 144 نواة كوحدة فرعية (ألياف ملونة 250μm، خيوط الأراميد عنصر تقوية، غلاف داخلي 3.0 مم)، بلاستيك مقوى بالألياف (FRP) يقع في مركز النواة كتقوية غير معدنية، الوحدة الفرعية تحيط بالـ FRP، الوحدة الفرعية هي غلاف من مادة PVC أو LSZH، والطبقة الأخيرة من البولي فينيل كلوريد (PVC) أو مادة خالية من الهالوجين منخفضة الدخان (LSZH، منخفضة الدخان، خالية من الهالوجين، مقاومة للهب).
تطبيقات المنتج
- وصلة توصيل نشطة للألياف البصرية أو ألياف ذيل
- التوجيه والتوصيل لمركز البيانات وموقع شبكة الاتصالات الداخلية
- التوصيل البيني للأجهزة ومعدات الاتصالات
ميزات المنتج
- الألياف المغلفة سهلة التقشير
- عنصر تقوية خيوط الأراميد يجعل الكابل البصري يتمتع بمقاومة شد ممتازة
- عدد نوى متعدد وقطر خارجي صغير، هيكل تقوية مركزي غير معدني
- أداء جيد مقاوم للهب، توهين مستحث منخفض ضمن نطاق درجة حرارة التشغيل
- تلبية المتطلبات المختلفة للسوق والعملاء
المعلمات والخصائص البصرية
| نوع الألياف البصرية | طول موجة الاختبار | توهين | عرض نطاق ترددي كامل (MHZ.km) | عرض نطاق ترددي نمطي فعال (MHZ.km) | الحد الأدنى لنصف قطر الانحناء (مم) |
|---|---|---|---|---|---|
| G652D | 1310/1550 نانومتر | 0.36/0.22 | 0.5/0.4 | ... | 16 |
| G657A1 | 1310/1550 نانومتر | 0.36/0.22 | 0.5/0.4 | ... | 10 |
| G657A2 | 1310/1550 نانومتر | 0.36/0.22 | 0.5/0.4 | ... | 7.5 |
| 62.5/125 | 850/1300 نانومتر | 3.0/1.0 | 3.5/1.5 | ≥200/500 | 30 |
| 50/125 | 850/1300 نانومتر | 3.0/1.0 | 3.5/1.5 | ≥500/500 | 30 |
| OM3 | 850/1300 نانومتر | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | 7.5 |
| OM4 | 850/1300 نانومتر | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | 7.5 |
| OM5 | 850/953 نانومتر/1300 نانومتر | 3.0/.../1.0 | 3.5/.../1.5 | ≥3500/1850/500 | 7.5 |
هيكل المنتج
| عدد الألياف | 2-24 | 26-144 |
|---|---|---|
| الألياف البصرية | القطر (±1µm): 125µm قطر الطلاء (±5µm): 250µm اللون: 1. أزرق 2. برتقالي 3. أخضر 4. بني 5. رمادي 6. أبيض 7. أحمر 8. أسود 9. أصفر 10. بنفسجي 11. وردي 12. سماوي |
|
| وحدة فرعية | / | القطر (±0.15 مم): 3.0 مم |
| تقوية النواة | / | خيوط الأراميد |
| مادة الغلاف | / | PVC/LSZH |
| اللون | أصفر للكابل أحادي النمط، برتقالي للكابل متعدد الأنماط؛ أو ألوان أخرى متاحة عند الطلب | |
| إضافي | / | حشو |
| عنصر تقوية | / | FRP |
| الغلاف الخارجي | مادة الغلاف: PVC/LSZH اللون: أصفر للكابل أحادي النمط، برتقالي للكابل متعدد الأنماط؛ أو ألوان أخرى متاحة عند الطلب |
|
| الكابل | عدد الألياف | عدد الوحدات الفرعية (12 قطعة/مجموعة) | القطر الخارجي (مم) | وزن الكابل (كجم/كم) | أقصى قوة شد (نيوتن) | مقاومة السحق (نيوتن/100 مم) | الحد الأدنى لنصف قطر الانحناء (D) | درجة حرارة التشغيل |
|---|---|---|---|---|---|---|---|---|
| طويل الأمد/قصير الأمد | 2-24 | / | 3.0 | 8 | 80/150 | 1000 | 20/10 | -20 درجة مئوية ~+70 درجة مئوية |
| 26-48 | 4 | 9.0 | 80 | 200/500 | 1000 | 20/10 | -20 درجة مئوية ~+70 درجة مئوية | |
| 50-72 | 6 | 11.2 | 130 | 300/1000 | 1000 | 20/10 | -20 درجة مئوية ~+70 درجة مئوية | |
| 74-96 | 8 | 13.5 | 180 | 300/1000 | 1000 | 20/10 | -20 درجة مئوية ~+70 درجة مئوية | |
| 98-144 | 12 | 17.5 | 280 | 300/1000 | 1000 | 20/10 | -20 درجة مئوية ~+70 درجة مئوية |
لماذا تختار TAKFLY؟
مصنع محترف:
- مع أكثر من 25 عامًا من الخبرة في تصنيع منتجات الألياف البصرية
- أكثر من 450 عامل تجميع لديهم خبرة 3 سنوات
- أكثر من 10 مهندسي بحث وتطوير
- 16 مجموعة آلة حقن مستوردة من ألمانيا و 16 خط إنتاج
- أكثر من 30 مجموعة من آلات الاختبار: OTDR، 3D، VFL، جهاز اختبار IL&RL؛ جهاز اختبار قوة الشد، جهاز اختبار مقاومة السحق، جهاز اختبار مقياس الطاقة، مدقق الضوء، إلخ.
- العلامة التجارية OEM مقبولة
- معرض: OFC، ECOC، CommunicAsia، NETCOM، AFRICACOM، SVIAZ ICT، CommunicIndonesia، معرض الإلكترونيات العالمي للمصادر، إلخ.
مراقبة الجودة:
- فحص عشوائي لمواد الخام الواردة قبل الإنتاج
- فحص كامل بعد الانتهاء من كل عملية فردية
- فحص كامل للإنتاج نصف المكتمل
- فحص كامل للمنتجات النهائية قبل التعبئة
- فحص عشوائي قبل الشحن
التسليم:
- عينات: 1-3 أيام عمل
- طلب الإنتاج الضخم: 3-7 أيام عمل
- التعبئة: حقيبة بلاستيكية، كرتون ومنصة نقالة متاحة حسب طلبك
