وحدة DWDM فائقة الصغر من النوع الصناعي 16CH مع فقدان الإرجاع ≥45dB وفقدان الإدخال المتعدد أو المزيل ≤2.5dB
تفاصيل المنتج:
| اسم العلامة التجارية: | DF/TAKFLY/OEM |
| إصدار الشهادات: | CE/ROHS/REACH/ISO9001/ISO14001 |
| رقم الموديل: | TK-DWDM-16CH-ULC |
| الوثيقة: | Takfly Product Catalogue.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | 899.99 |
| تفاصيل التغليف: | صندوق داخلي + كرتون |
| وقت التسليم: | 7-9 العمل AYS |
| شروط الدفع: | عبر البريد، وسترين يونيون |
| القدرة على العرض: | 200 قطعة في الأسبوع |
|
معلومات تفصيلية |
|||
| رقم القناة: | 16 | أطوال موجية مركز القناة: | إيتو |
|---|---|---|---|
| خسارة الإدراج Mux أو Demux: | .52.5 ديسيبل | العزلة المجاورة: | ≥30 ديسيبل |
| العزلة غير المئوية: | ≥ 40 ديسيبل | الخسارة المعتمدة على الاستقطاب: | .40.4 ديسيبل |
| خسارة العائد: | ≥45 ديسيبل | البعد: | 30x23x6.5mm |
| درجة حرارة العمل: | -40 ~ + 85 درجة | ||
| إبراز: | وحدة DWDM لفقدان الإرجاع,16ch DWDM وحدة,وحدة DWDM فائقة الصغر,16CH DWDM Module,Ultra Compact DWDM Module |
||
منتوج وصف

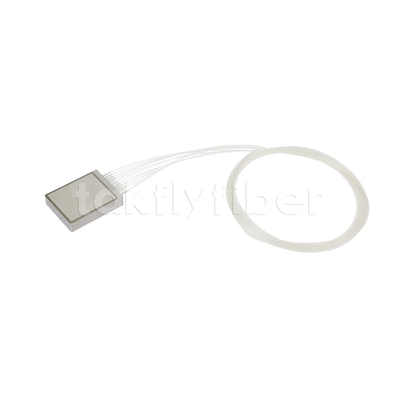

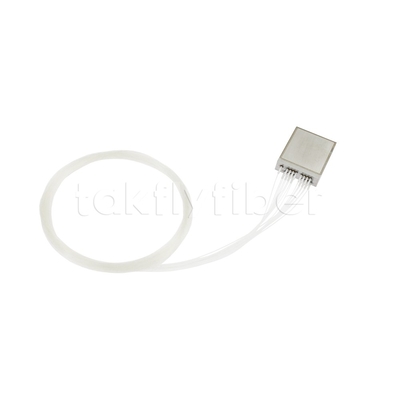

وحدة DWDM صناعية من النوع 16CH Ultra Compact
قسم البحث والتطوير في شركة "تاكفلاي" طوّر نوع صناعي من نوع "دي دبليو دي إم" ضيق للغايةوالذي يستند إلى تقنية مرشح الألواح الرقيقة (TFF) المتطورة بشكل جيد ويستخدم طريقة تكامل ميكرو بصري مجاني ضيق للغايةيمكن للجهاز العمل في مجموعة واسعة من درجات الحرارة وله أداء استثنائي، والذي يمكن أن يلبي متطلبات المعايير الصناعية.
الخصائص
1خسارة إدراج منخفضة جداً
2تكنولوجيا الفضاء الحر
3وحدة سلبية، لا حاجة للطاقة الكهربائية
4درجات حرارة تشغيل مستقرة
5مزيج من الشرائط المخصصة
التطبيقات
1شبكات DWDM الهجينة عبر شبكات CWDM
2محطة التوسع لزيادة عرض النطاق الترددي في المستقبل
3شبكات الجيل الخامس
رمز المنتج
|
البند الرقم |
العميل الجزء الرقم |
البصريات المستقبلية الجزء الرقم |
الوصف |
|
1 |
NA |
NA |
16(CH) الـ DWDM وحدة,الاتحاد الدولي للطاقة, 100غيغاهرتز(جي 657 إيه 2) الألياف 900أمم فضفاض أنبوب،-40 ~ + 85°C,FC/الـ APC |
المواصفات
2.1 16CH 100 غيغاهرتز MUX&DEMUX مواصفات DWDM
|
المعلمات |
المواصفات |
الوحدة |
|
|
القناة الرقم |
16 |
(CH) |
|
|
طول الموجات المركزي للقناة (nm) |
الاتحاد الدولي للطاقة |
|
|
|
القناة شريط المرور(0.5ديسيبل) |
λc ± 0.11 |
nm |
|
|
موكس أو ديموكس الإدراج خسارة |
≤2.5 |
ديسيبل |
|
|
العزلة |
مجاورة |
≥30 |
ديسيبل |
|
غير مجاورة |
≥40 |
ديسيبل |
|
|
الاستقطاب معتمد خسارة |
≤0.4 |
ديسيبل |
|
(ريبل) |
≤0.5 |
ديسيبل |
|
العودة خسارة |
≥45 |
ديسيبل |
|
البعد |
30×23×65 |
ملم |
|
الألياف النوع |
G657A2 الألياف900أمم سترة |
|
|
الألياف الطول |
>1 |
م |
|
المرفق |
FC/APC |
|
|
درجة حرارة العمل |
-40 +85 |
.ج |
|
درجة حرارة التخزين |
-40 ~ +85 |
.ج |
الملاحظة: المذكورة أعلاه المعلمات بدون اتصالأو زوج من رابط خسارة هو 0.25دبليو
