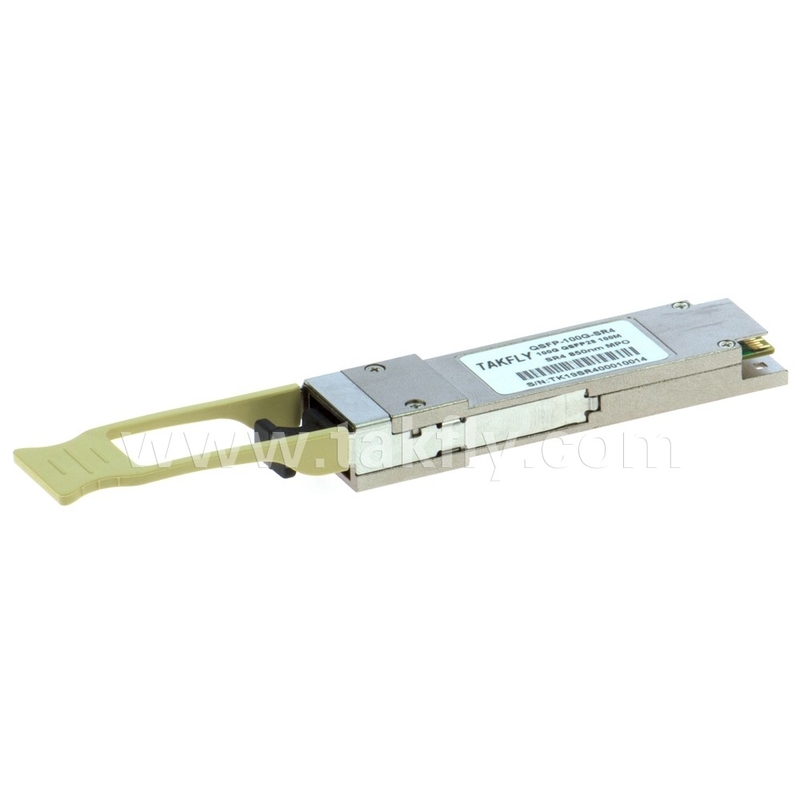

100Gbps QSFP28 SR4 850nm 100m MPO مع جهاز استقبال DDM حتى 27.952 Gbps معدل البيانات لكل قناة
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ، شنتشن |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | TKQS28-100G-SR4 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 حبة |
|---|---|
| الأسعار: | US$0.01 ~ US$1200/PC |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | L/C,D/A,D/P,T/T,ويسترن يونيون,MoneyGram |
|
معلومات تفصيلية |
|||
| نسبة: | 50/50 | طول الموجة المركزي: | 1450 نانومتر |
|---|---|---|---|
| فقدان الإدراج: | ≤0.3 ديسيبل | وزن العبوة: | 10 غرام |
| نوع الحزمة: | ألياف عارية، أنبوب فضفاض 900 مم، كابل 2 مم | موجي: | 1310 نانومتر |
| محاذاة المحور: | المحور البطيء أو المحور السريع | نطاق الطول الموجي: | 1310 نانومتر ، 1550 نانومتر |
| التطبيق: | أنظمة الاتصالات البصرية | نسبة الفاصل: | 98/2 |
| درجة حرارة التخزين: | -40 ~ + 85 درجة | رقم المنفذ: | 1 × 2 |
| طول الألياف: | 1 متر | الألياف: | ألياف PM Corning 980nm |
| القدرة على التعامل مع الطاقة: | قوة عالية | ||
| إبراز: | 100M QSFP28 SR4 جهاز الاستقبال,100 جيجابايت في الثانية QSFP28 SR4 جهاز استقبال,850nm QSFP28 SR4 جهاز استقبال,100Gbps QSFP28 SR4 Transceiver,850nm QSFP28 SR4 Transceiver |
||
منتوج وصف
- TKQS28-100G-SR4تم تصميمها للاستخدام في 100 جيجابت في الثانية الواحدة على الألياف المتعددة. إنهم متوافقون مع QSFP28 MSA و IEEE 802.3bm
- يتضمن جزء المرسل البصري من جهاز الإرسال والاستقبال VCSEL 4 قناة (تجويف رأسي Laser Surface Surficting) Array ، ومؤسسة إدخال من 4 قنوات وبرنامج تشغيل ليزر ، وشاشات تشخيصية ، والتحكم والكتل التحيز. بالنسبة للتحكم في الوحدة النمطية ، تتضمن واجهة التحكم واجهة تسلسلية سلكيين من الإشارات على مدار الساعة وبيانات. شاشات تشخيصية لتحيز VCSEL ، درجة حرارة الوحدة النمطية ،رالقوة البصرية الفديةويتم تنفيذ الطاقة البصرية الجهد البصري وجهد العرض وتتوفر النتائج من خلال واجهة TWS. يتم إنشاء عتبات الإنذار والتحذير للسمات التي يتم مراقبتها. يتم تعيين الأعلام وتستول عند توليدها عندما تكون السمات خارج العتبات. يتم أيضًا تعيين الأعلام وتولد المقاطعات لفقدان إشارة الدخل (LOS) وظروف خطأ الإرسال. يتم إغلاق جميع الأعلام وستظل محددة حتى إذا كانت الحالة التي تبدأ في المزلاج قد تم مسحها واستئناف التشغيل. يمكن إقناع جميع المقاطعات وإعادة تعيين الأعلام عن طريق قراءة سجل العلم المناسب. سوف يتم سحق الإخراج البصري لفقدان إشارة الدخل ما لم يتم تعطيل Squelch. سيؤدي اكتشاف الأخطاء أو إلغاء تنشيط القناة من خلال واجهة TWS إلى تعطيل القناة. تتوفر معلومات التنبيه/الإنذار/التحذير والخطأ عبر واجهة TWS.
- يشتمل جزء المتلقي البصري من جهاز الإرسال والاستقبال على صفيف ثنائي الأزياء الضوئية ذات 4 قنوات ، ومصفوفة TIA ذات 4 قنوات ، ومؤسسة إخراج 4 قناة ، وشاشات تشخيصية ، وكتل التحكم والتحيز. يتم تنفيذ الشاشات التشخيصية لطاقة الإدخال البصرية وتتوفر النتائج من خلال واجهة TWS. يتم إنشاء عتبات الإنذار والتحذير للسمات التي يتم مراقبتها. يتم تعيين الأعلام وتستول عند توليدها عندما تكون السمات خارج العتبات. يتم أيضًا تعيين الأعلام وتولد المقاطعات لفقدان إشارة الدخل البصرية (LOS). يتم إغلاق جميع الأعلام وستظل محددة حتى لو تم مسح الحالة التي تبدأ العلم واستئناف التشغيل. يمكن إقناع جميع المقاطعات وإعادة تعيين الأعلام عند قراءة سجل العلم المناسب. سوف يتم سحق الناتج الكهربائي لفقدان إشارة الدخل (ما لم يتم تعطيل السحر) وإزالة التنشيط القناة من خلال واجهة TWS. تتوفر معلومات الحالة والإنذار/التحذير عبر واجهة TWS.
سمات
Øما يصل إلى 27.952 جيجابت في الثانية من معدل البيانات لكل قناة
Øالحد الأقصى لطول الارتباط من 100 متر روابط على ألياف OM3 Multimode
Øموثوقية عالية 850nm تقنية VCSEL
Øحار كهربائيا
Øالتشخيص الرقمي SFF-8436 متوافق
Øمتوافق مع QSFP28 MSA
Øنطاق درجة حرارة التشغيل: 0°ج إلى 70°ج
Øتبديد السلطة <2.5 واط
التطبيقات
Øمركز البيانات
Øإنفينيباند QDR
Øالقناة الليفية
معيار
Øمتوافق مع IEEE 802.3 BM
Øمتوافق مع SFF-8436
ØROHS متوافق.
مطلق الحد الأقصى تقييمات
|
المعلمة |
رمز |
دقيقة. |
طبعة. |
الأعلى. |
وحدة |
ملحوظة |
|
درجة حرارة التخزين |
TS |
-40 |
- |
85 |
درجة مئوية |
|
|
الرطوبة النسبية |
RH |
5 |
- |
95 |
٪ |
|
|
جهد إمدادات الطاقة |
VCC |
-0.3 |
- |
4 |
الخامس |
|
|
إشارة إدخال الجهد |
|
VCC-0.3 |
- |
VCC+0.3 |
الخامس |
|
ظروف التشغيل الموصى بها
|
المعلمة |
رمز |
دقيقة. |
طبعة. |
الأعلى. |
وحدة |
ملحوظة |
|
درجة حرارة التشغيل |
tcase |
0 |
- |
70 |
درجة مئوية |
بدون تدفق الهواء |
|
جهد إمدادات الطاقة |
VCC |
3.14 |
3.3 |
3.46 |
الخامس |
|
|
مصدر الطاقة الحالي |
ICC |
- |
|
750 |
م |
|
|
معدل البيانات |
BR |
|
25.78125 |
|
جنيهات في الثانية |
كل قناة |
|
مسافة الإرسال |
TD |
|
- |
100 |
م |
OM3 MMF |
المواصفات الكهربائية
|
المعلمة |
رمز |
دقيقة |
طبعة |
الأعلى |
وحدة |
نأوت |
|
الجهد توريد |
VCC |
3.14 |
3.3 |
3.46 |
الخامس |
|
|
توريد التيار |
ICC |
|
|
750 |
م |
|
|
جهاز إرسال |
||||||
|
إدخال المعاوقة التفاضلية |
رين |
|
100 |
|
Ω |
1 |
|
تأرجح إدخال البيانات التفاضلية |
فين ، ص |
180 |
|
1000 |
MV |
|
|
واحد انتهى تحمل الجهد الجهد |
vint |
-0.3 |
|
4.0 |
الخامس |
|
|
المتلقي |
||||||
|
تأرجح إخراج البيانات التفاضلي |
Vout ، ص |
300 |
|
850 |
MV |
2 |
|
جهد الخرج أحادي الانتهاء |
|
-0.3 |
|
4.0 |
الخامس |
|
ملحوظات:
1.متصل مباشرة بدبابيس إدخال بيانات TX. AC إلى جانب بعد ذلك.
2.في 100Ω أوم الإنهاء التفاضلي.
الخصائص البصرية
|
المعلمة |
رمز |
دقيقة |
طبعة |
الأعلى |
وحدة |
نأوت |
|
جهاز إرسال |
||||||
|
طول الموجة المركز |
λ0 |
840 |
|
860 |
نانومتر |
|
|
متوسط قوة الإطلاق كل حارة |
|
-8.4 |
|
2.4 |
DBM |
|
|
العرض الطيفي (RMS) |
σ |
|
|
0.6 |
نانومتر |
|
|
نسبة الانقراض البصري |
إيه |
2 |
|
|
ديسيبل |
|
|
عقوبة المرسل والتشتت كل حارة |
TDP |
|
|
4.3 |
ديسيبل |
|
|
تسامح فقدان العائد البصري |
orl |
|
|
12 |
ديسيبل |
|
|
إخراج قناع العين |
متوافق مع IEEE 802.3bm |
|
||||
|
المتلقي |
||||||
|
طول موجة المتلقي |
λin |
840 |
|
860 |
نانومتر |
|
|
حساسية RX لكل حارة |
rsens |
|
|
-10.3 |
DBM |
1 |
|
قوة تشبع الإدخال (الحمل الزائد) |
PSAT |
2.4 |
|
|
DBM |
|
|
انعكاس المتلقي |
RR |
|
|
-12 |
ديسيبل |
|
ملحوظات:
1.تقاس مع PRBS 231-1 نمط الاختبار ، @25.78GB/S ، BER <10-12.
تعيين دبوس
الشكل 1 --- دبوس خارج كتلة الموصل على لوحة المضيف
|
دبوس |
رمز |
الاسم/الوصف |
نأوت |
|
1 |
GND |
أرض المرسل (شائع مع أرض المتلقي) |
1 |
|
2 |
tx2n |
إدخال البيانات المقلوب المرسل |
|
|
3 |
TX2P |
إخراج البيانات غير الملتوي |
|
|
4 |
GND |
أرض المرسل (شائع مع أرض المتلقي) |
1 |
|
5 |
TX4N |
إدخال البيانات المقلوب المرسل |
|
|
6 |
TX4P |
إخراج البيانات غير الملتوي |
|
|
7 |
GND |
أرض المرسل (شائع مع أرض المتلقي) |
1 |
|
8 |
Modsell |
وحدة اختيار |
|
|
9 |
إعادة تعيين |
إعادة تعيين الوحدة النمطية |
|
|
10 |
VCCRX |
3.3V مستقبل إمدادات الطاقة |
2 |
|
11 |
SCL |
ساعة الواجهة التسلسلية 2 سلك |
|
|
12 |
SDA |
بيانات الواجهة التسلسلية 2 سلك |
|
|
13 |
GND |
أرض المرسل (شائع مع أرض المتلقي) |
|
|
14 |
RX3P |
استقبال إخراج البيانات غير المسمى |
|
|
15 |
RX3N |
إخراج البيانات المقلوب المتلقي |
|
|
16 |
GND |
أرض المرسل (شائع مع أرض المتلقي) |
1 |
|
17 |
RX1P |
استقبال إخراج البيانات غير المسمى |
|
|
18 |
RX1N |
إخراج البيانات المقلوب المتلقي |
|
|
19 |
GND |
أرض المرسل (شائع مع أرض المتلقي) |
1 |
|
20 |
GND |
أرض المرسل (شائع مع أرض المتلقي) |
1 |
|
21 |
Rx2n |
إخراج البيانات المقلوب المتلقي |
|
|
22 |
RX2P |
استقبال إخراج البيانات غير المسمى |
|
|
23 |
GND |
أرض المرسل (شائع مع أرض المتلقي) |
1 |
|
24 |
RX4N |
إخراج البيانات المقلوب المتلقي |
1 |
|
25 |
RX4P |
استقبال إخراج البيانات غير المسمى |
|
|
26 |
GND |
أرض المرسل (شائع مع أرض المتلقي) |
1 |
|
27 |
modprsl |
الوحدة النمطية |
|
|
28 |
intl |
مقاطعة |
|
|
29 |
VCCTX |
3.3 فولت جهاز إرسال إمدادات الطاقة |
2 |
|
30 |
VCC1 |
3.3V إمدادات الطاقة |
2 |
|
31 |
LPMode |
وضع الطاقة المنخفضولا تتصل |
|
|
32 |
GND |
أرض المرسل (شائع مع أرض المتلقي) |
1 |
|
33 |
TX3P |
إدخال البيانات غير الملتوي |
|
|
34 |
tx3n |
إخراج البيانات المقلوب المرسل |
|
|
35 |
GND |
أرض المرسل (شائع مع أرض المتلقي) |
1 |
|
36 |
TX1P |
إدخال البيانات غير الملتوي |
|
|
37 |
TX1N |
إخراج البيانات المقلوب المرسل |
|
|
38 |
GND |
أرض المرسل (شائع مع أرض المتلقي) |
1 |
ملحوظات:
1.GND هو رمز الإشارة والتوريد (الطاقة) الشائعة لوحدات QSFP28. جميعها شائعة داخل وحدة QSFP28 ويتم الرجوع إلى جميع فولتية الوحدة النمطية إلى هذه الإمكانات ما لم يذكر خلاف ذلك. قم بتوصيلها مباشرةً بمستوى الأرض المشتركة للإشارة إلى لوحة المضيف.
2.يعد VCCRX و VCC1 و VCCTX موردي استقبال طاقة الإرسال ويجب تطبيقه بشكل متزامن. يظهر ترشيح إمدادات طاقة اللوحة المضيفة الموصى به أدناه. يمكن توصيل VCC RX و VCC1 و VCC TX داخليًا داخل وحدة جهاز الإرسال والاستقبال QSFP28 في أي مجموعة. يتم تصنيف كل من دبابيس الموصل بحد أقصى قدرها 500mA
وظائف التشخيص الرقمي
TKQS28-100G-SR4 ادعم بروتوكول الاتصال التسلسلي ذو الأسلاك 2 على النحو المحدد في QSFP28 MSa. ،ثيسمح Hich بالوصول في الوقت الفعلي إلى معلمات التشغيل التالية
ÿدرجة حرارة جهاز الإرسال والاستقبال
ÿتحيز الليزر الحالي
ÿالقوة البصرية المنقولة
ÿتلقى القوة البصرية
ÿجهاز الإرسال والاستقبال الجهد
كما يوفر نظامًا متطورًا لأعلام الإنذار والتحذير ، والتي يمكن استخدامها لتنبيه المستخدمين النهائيين عندما تكون معلمات تشغيل معينة خارج نطاق عادي في المصنع.
تتم مراقبة معلومات التشغيل والتشخيص والإبلاغ عنها بواسطة وحدة تحكم مستقبلي للتشخيصات الرقمية داخل جهاز الإرسال والاستقبال ، والذي يتم الوصول إليه من خلال الواجهة التسلسلية ذات الأسلاك 2. عند تنشيط البروتوكول التسلسلي ، يتم إنشاء إشارة الساعة التسلسلية (دبوس SCL) بواسطة المضيف. تعمل الحافة الإيجابية على بيانات الساعات فيQSFP28جهاز الإرسال والاستقبال في هذه الأجزاء من خريطة الذاكرة الخاصة بها غير محمية للكتابة.
بيانات الساعات السلبية منQSFP28جهاز الإرسال والاستقبال. إشارة البيانات التسلسلية (PIN SDA) ثنائية الاتجاه لنقل البيانات التسلسلية. يستخدم المضيف SDA بالتزامن مع SCL للاحتفال ببدء ونهاية تنشيط البروتوكول التسلسلي. يتم تنظيم الذكريات كسلسلة من كلمات البيانات 8 بت التي يمكن معالجتها بشكل فردي أو متتابع. توفر الواجهة التسلسلية ذات الأسلاك 2 وصولًا متسلسلًا أو عشوائيًا إلى المعلمات 8 بت ، التي يتم تناولها من 00H إلى عنوان الحد الأقصى للذاكرة.
يحدد هذا البند خريطة الذاكرة لجهاز الإرسال والاستقبال QSFP28 المستخدم للمعرف التسلسلي والمراقبة الرقمية وبعض وظائف التحكم. الواجهة إلزامية لجميع أجهزة QSFP28. تم تغيير خريطة الذاكرة من أجل استيعاب 4 قنوات بصرية والحد من مساحة الذاكرة المطلوبة.يظهر هيكل الذاكرة فيالشكل 2 -QSFP28 خريطة الذاكرة.يتم ترتيب مساحة الذاكرة في صفحة واحدة واحدة ، ومساحة عنوان 128 بايت وصفحات مساحة العناوين العليا المتعددة. يسمح هذا الهيكل بالوصول في الوقت المناسب إلى العناوين في الصفحة السفلية ، على سبيل المثال ، أعلام وشاشات المقاطعة. تتوفر إدخالات أقل أهمية ، مثل معلومات المعرف التسلسلي وإعدادات العتبة ، مع وظيفة تحديد الصفحة. يوفر الهيكل أيضًا توسيع العنوان عن طريق إضافة صفحات علوية إضافية حسب الحاجة. على سبيل المثال ، فيالشكل 2الصفحات العليا 01 و 02 اختيارية. تسمح الصفحة العلوية 01 بتنفيذ جدول تحديد التطبيق ، ويوفر الصفحة العلوية 02 مساحة قراءة/كتابة المستخدم. يتم دائمًا تنفيذ الصفحة السفلية والصفحات العليا 00 و 03. عنوان الواجهة المستخدم هو A0XH ويستخدم بشكل أساسي للبيانات المهمة للوقت مثل معالجة المقاطعة فيمن أجل تمكين "قراءة لمرة واحدة" لجميع البيانات المتعلقة بموقف المقاطعة. بعد المقاطعة ، كانت INTL تم التأكيد ، يمكن للمضيف قراءة حقل العلم لتحديد القناة التي تم تنفيذها ونوع العلم.
لمزيد من المعلومات التفصيلية بما في ذلك تعريفات خريطة الذاكرة ، يرجى الاطلاعQSFP28مواصفات MSA.
الشكل 2-خريطة الذاكرة QSFP28
خريطة الذاكرة السفلى
أقل 128 بايت من مساحة عنوان الحافلة التسلسلية 2-ware ، انظرالجدول 1 ،يستخدم للوصول إلى مجموعة متنوعة من
القياسات والوظائف التشخيصية ، مجموعة من وظائف التحكم ، ووسيلة لاختيار أي من مختلف يتم الوصول إلى صفحات خريطة الذاكرة العلوية في القراءات اللاحقة. هذا الجزء من مساحة العنوان دائمًا يمكن معالجتها مباشرة وبالتالي يتم اختيارها لمراقبة وظائف المراقبة والتحكم التي قد تحتاج إلى أن تكون مرارًا وتكرارًا يمكن الوصول إليها. تعريفأناحقل Dentifier هو نفس الصفحة 00H BYTE 128.
الجدول 1-خريطة الذاكرة السفلى
|
عنوان البايت Byte addressByte عنوان |
وصف |
يكتب |
|
0 |
المعرف (1 بايت) |
قراءة فقط |
|
1-2 |
الحالة (2 بايت) |
قراءة فقط |
|
3-21 |
أعلام المقاطعة (19 بايت) |
قراءة فقط |
|
22-33 |
شاشات الوحدة النمطية (12 بايت) |
قراءة فقط |
|
34-81 |
شاشات القناة (48 بايت) |
قراءة فقط |
|
82-85 |
محفوظة (4 بايت) |
قراءة فقط |
|
86-97 |
السيطرة (12 بايت) |
اقرأ/اكتب |
|
98-99 |
محفوظة (2 بايت) |
اقرأ/اكتب |
|
100-106 |
أقنعة الوحدة والقناة (7 بايت) |
اقرأ/اكتب |
|
107-118 |
محفوظة (12 بايت) |
اقرأ/اكتب |
|
119-122 |
كلمة المرور تغيير منطقة الإدخال (اختياري) (4 بايت) |
اقرأ/اكتب |
|
123-126 |
منطقة إدخال كلمة المرور (اختياري) (4 بايت) |
اقرأ/اكتب |
|
127 |
صفحة حدد بايت |
اقرأ/اكتب |
مؤشر الحالة بت
يتم تعريف مؤشرات الحالة في الجدول 2.
الجدول 2-مؤشرات الحالة
|
بايت |
قليل |
اسم |
وصف |
|
1 |
الجميع |
محجوز |
|
|
2 |
7 |
محجوز |
|
|
|
6 |
محجوز |
|
|
|
5 |
محجوز |
|
|
|
4 |
محجوز |
|
|
|
3 |
محجوز |
|
|
|
2 |
محجوز |
|
|
|
1 |
intl |
الحالة الرقمية من دبوس إخراج Intl المقاطعة. |
|
|
0 |
data_not_ready |
يشير إلى أن جهاز الإرسال والاستقبال لم يحقق الطاقة حتى الآن ومراقبة البيانات غير جاهزة. تظل بت عالية حتى تصبح البيانات جاهزة للقراءة في الوقت الذي يقوم فيه الجهاز بتعيين الجزء المنخفض. |
أعلام المقاطعة
جزء من خريطة الذاكرة (البايتات من 3 إلى 21) ، يشكل حقل العلم. ضمن هذا المجال ، تم الإبلاغ عن حالة خطأ LOS و TX وكذلك الإنذارات والتحذيرات للعناصر المراقبة المختلفة. بالنسبة للتشغيل العادي والحالة الافتراضية ، فإن البتات في هذا الحقل لها قيمة 0B. بالنسبة للشروط المحددة لـ LOS و TX صدع ووحدة ونقاط القناة والتحذيرات ، يتم تعيين البتات أو البتات المناسبة ، القيمة = 1B. بمجرد التأكيد ، ظلت البتات محددة (مغلقة) حتى يتم مسحها بواسطة عملية قراءة تتضمن البت المتأثر أو إعادة تعيين دبوس إعادة التعيين. يتم تعريف أعلام مقاطعة القناة فيالجدول 3.
الجدول 3 - أعلام حالة القناة
|
بايت |
قليل |
اسم |
وصف |
|
3 |
7 |
L-TX4 لوس |
مؤشر TX LOS مغلق ، القناة 4 (لا دعم) |
|
|
6 |
L-TX3 LOS |
مؤشر TX LOS مغلق ، القناة 3 (لا دعم) |
|
|
5 |
L-TX2 LOS |
مؤشر TX LOS مغلق ، القناة 2 (لا دعم) |
|
|
4 |
L-TX1 لوس |
مؤشر TX LOS مغلق ، القناة 1 (لا دعم) |
|
|
3 |
L-RX4 LOS |
مؤشر RX LOS مغلق ، القناة 4 |
|
|
2 |
L-RX3 LOS |
مؤشر RX LOS مغلق ، القناة 3 |
|
|
1 |
L-RX2 LOS |
مؤشر RX LOS مغلق ، القناة 2 |
|
|
0 |
L-RX1 LOS |
مؤشر RX LOS مغلق ، القناة 1 |
|
4 |
7-4 |
محجوز |
|
|
|
3 |
خطأ L-TX4 |
مؤشر خطأ TX مغلق ، القناة 4 |
|
|
2 |
خطأ L-TX3 |
مؤشر خطأ TX مغلق ، القناة 3 |
|
|
1 |
خطأ L-TX2 |
مؤشر خطأ TX مغلق ، القناة 2 |
|
|
0 |
خطأ L-TX1 |
مؤشر خطأ TX مغلق ، القناة 1 |
|
5 |
الجميع |
محجوز |
|
يتم تعريف أعلام مقاطعة MONITER في الجدول 4.
الجدول 4-مراقبة الوحدة النمطية علامات المقاطعة
|
بايت |
قليل |
اسم |
وصف |
|
6 |
7 |
L-Temp High Alarm |
المنبه ارتفاع درجات الحرارة المرتفعة |
|
|
6 |
L-TEMP المنخفض المنبه |
المنبه المنخفض لدرجة الحرارة المنخفضة |
|
|
5 |
L-TEMP تحذير مرتفع |
تحذير مرتفع درجة حرارة مرتفعة |
|
|
4 |
L-TEMP تحذير منخفض |
تحذير منخفض درجة الحرارة مغلق |
|
|
3-0 |
محجوز |
|
|
7 |
7 |
L-VCC المنبه العالي |
إنذار جهد العرض المرتفع المغلقة |
|
|
6 |
L-VCC المنبه منخفض |
إنذار الجهد المنخفض للإمداد |
|
|
5 |
L-VCC التحذير العالي |
تحذير جهد العرض المرتفع المغلقة |
|
|
4 |
L-VCC تحذير منخفض |
تحذير جهد العرض المنخفض المغلقة |
|
|
3-0 |
محجوز |
|
|
8 |
الجميع |
محجوز |
|
تم تعريف أعلام مقاطعة القناة في الجدول 5
الجدول 5-قناة مراقبة الأعلام
|
بايت |
قليل |
اسم |
وصف |
|
9 |
7 |
L-RX1 الطاقة عالية المنبه |
مغلق عالية RX Power Alarm ، القناة 1 |
|
|
6 |
L-RX1 Power Low Early |
انخفاض الطاقة المنخفض RX المنخفض ، القناة 1 |
|
|
5 |
L-RX1 Power High Warning |
تحذير قوي من RX Rx ، القناة 1 |
|
|
4 |
L-RX1 Power Low Warning |
تحذير من القوة المنخفضة RX المنخفضة ، القناة 1 |
|
|
3 |
L-RX2 الطاقة عالية المنبه |
مغلق عالية RX Power Alarm ، القناة 2 |
|
|
2 |
L-RX2 الطاقة المنخفضة الطاقة |
انخفاض الطاقة المنخفض RX المنخفض ، القناة 2 |
|
|
1 |
L-RX2 Power High Warning |
تم إغلاق تحذير RX High RX ، القناة 2 |
|
|
0 |
L-RX2 Power Low Warning |
تحذير من القوة المنخفضة RX المنخفضة ، القناة 2 |
|
10 |
7 |
L-RX3 الطاقة عالية المنبه |
مغلق عالية RX Power Alarm ، القناة 3 |
|
|
6 |
L-RX3 الطاقة المنخفضة الطاقة |
مغلق منخفض RX Power Alarm ، القناة 3 |
|
|
5 |
L-RX3 Power High Warning |
تم إغلاق تحذير RX Power العالي ، القناة 3 |
|
|
4 |
L-RX3 Power Low Warning |
تحذير من القوة المنخفضة RX المنخفضة ، القناة 3 |
|
|
3 |
L-RX4 الطاقة عالية المنبه |
مغلق عالية RX Power Alarm ، القناة 4 |
|
|
2 |
L-RX4 قوة المنبه منخفضة الطاقة |
انخفاض الطاقة المنخفض RX المنخفض ، القناة 4 |
|
|
1 |
L-RX4 Power High Warning |
تحذير قوي من RX ، القناة 4 ، القناة 4 |
|
|
0 |
L-RX4 قوة تحذير منخفض |
تحذير من القوة المنخفضة RX المنخفضة ، القناة 4 |
|
11 |
7 |
L-TX1 التحيز المنبه العالي |
مغلق انعكاس تحيز عالي تكساس ، القناة 1 |
|
|
6 |
L-TX1 التحيز المنخفض المنبه |
المنبه المنخفض التحيز المنخفض TX ، القناة 1 |
|
|
5 |
L-TX1 تحيز تحذير مرتفع |
تحذير تحيز عالية TX مغلق ، القناة 1 |
|
|
4 |
L-TX1 تحيز تحذير منخفض |
تحذير تحيز منخفض تكساس المنخفض ، القناة 1 |
|
|
3 |
L-TX2 التحيز المنبه العالي |
مغلق انعكاس التحيز العالي TX ، القناة 2 |
|
|
2 |
L-TX2 التحيز المنخفض المنبه |
مغلق المنبه التحيز المنخفض TX ، القناة 2 |
|
|
1 |
L-TX2 تحيز تحذير مرتفع |
تحذير تحيز عالية TX مغلق ، القناة 2 |
|
|
0 |
L-TX2 تحيز تحذير منخفض |
تحذير التحيز المنخفض TX المنخفض ، القناة 2 |
|
12 |
7 |
L-TX3 التحيز المنبه العالي |
مغلق المنبه التحيز العالي TX ، القناة 3 |
|
|
6 |
L-TX3 التحيز المنخفض المنبه |
المنبه المنخفض التحيز المنخفض TX ، القناة 3 |
|
|
5 |
L-TX3 تحيز تحذير مرتفع |
تحذير التحيز العالي TX ، القناة 3 |
|
|
4 |
L-TX3 تحيز انخفاض تحذير |
تحذير التحيز المنخفض TX المنخفض ، القناة 3 |
|
|
3 |
L-TX4 التحيز المنبه العالي |
مغلق انعكاس تحيز عالي TX ، القناة 4 |
|
|
2 |
L-TX4 التحيز المنخفض المنبه |
المنبه المنخفض التحيز المنخفض TX ، القناة 4 |
|
|
1 |
L-TX4 تحيز تحذير مرتفع |
تحذير التحيز العالي TX ، القناة 4 |
|
|
0 |
تحيز L-TX4 التحيز المنخفض |
تحذير التحيز المنخفض TX المنخفض ، القناة 4 |
|
13 |
7 |
L-TX1 الطاقة عالية المنبه |
مغفل إنذار الطاقة العالي TX ، القناة 1 |
|
|
6 |
L-TX1 Power Lower Alarm |
انخفاض الطاقة المنخفضة TX المنخفضة ، القناة 1 |
|
|
5 |
L-TX1 Power High Warning |
تحذير من القوة العالية TX ، القناة 1 |
|
|
4 |
L-TX1 قوة تحذير منخفض |
تحذير من القوة المنخفضة TX المنخفضة ، القناة 1 |
|
|
3 |
L-TX2 الطاقة عالية المنبه |
المنبه ذو الطاقة العالية TX المغلقة ، القناة 2 |
|
|
2 |
L-TX2 قوة المنبه منخفض |
المنبه المنخفض الطاقة المنخفض TX ، القناة 2 |
|
|
1 |
L-TX2 Power High Warning |
تحذير من القوة العالي TX ، القناة 2 |
|
|
0 |
L-TX2 قوة تحذير منخفض |
تحذير من القوة المنخفضة TX المنخفضة ، القناة 2 |
|
14 |
7 |
L-TX3 الطاقة عالية المنبه |
المنبه الطاقة العالي TX المرتفع ، القناة 3 |
|
|
6 |
L-TX3 قوة المنبه منخفضة |
انخفاض الطاقة المنخفض TX المنخفض ، القناة 3 |
|
|
5 |
L-TX31 Power High Warning |
تحذير من القوة العالي TX ، القناة 3 |
|
|
4 |
L-TX3 قوة منخفضة تحذير |
تحذير من القوة المنخفضة TX المنخفضة ، القناة 3 |
|
|
3 |
L-TX4 الطاقة عالية المنبه |
المنبه الطاقة العالي TX المرتفع ، القناة 4 |
|
|
2 |
L-TX4 قوة المنبه منخفضة |
المنبه الطاقة المنخفض TX المنخفض ، القناة 4 |
|
|
1 |
تحذير L-TX4 Power High |
تحذير من القوة العالي TX ، القناة 4 |
|
|
0 |
L-TX4 قوة تحذير منخفض |
تحذير من القوة المنخفضة TX المنخفضة ، القناة 4 |
|
15-16 |
الجميع |
محجوز |
أعلام مراقبة القناة المحجوزة ، مجموعة 4 |
|
17-18 |
الجميع |
محجوز |
أعلام مراقبة القناة المحجوزة ، مجموعة 5 |
|
19-20 |
الجميع |
محجوز |
أعلام مراقبة القناة المحجوزة ، مجموعة 6 |
|
21 |
الجميع |
محجوز |
|
شاشات الوحدة النمطية
تتضمن المراقبة في الوقت الفعلي لوحدة QSFP28 درجة حرارة جهاز الإرسال والاستقبال ، وجهد إمداد جهاز الإرسال والاستقبال ، والمراقبة لكل قناة إرسال واستقبال. يتم الإبلاغ عن المعلمات المقاسة في حقول بيانات 16 بت ، أي بايتان متسلسلان. هذه تظهر فيالجدول 6.
الجدول 6-قيم مراقبة الوحدة النمطية
|
بايت |
قليل |
اسم |
وصف |
|
22 |
الجميع |
درجة حرارة MSB |
درجة حرارة الوحدة النمطية المقاسة داخليا |
|
23 |
الجميع |
درجة الحرارة LSB |
|
|
24-25 |
الجميع |
محجوز |
|
|
26 |
الجميع |
توريد الجهد MSB |
جهد إمداد الوحدة النمطية المقاسة داخليًا |
|
27 |
الجميع |
توريد الجهد LSB |
|
|
28-33 |
الجميع |
محجوز |
|
مراقبة القناة
مراقبة القناة في الوقت الفعلي هي لكل قناة إرسال واستقبال وتتضمن طاقة الإدخال البصريةوTX التحيز الحالي وتكوين TX طاقة الإخراج. تتم معايرة القياسات على بائع درجة حرارة التشغيل والجهد المحدد ويجب تفسيرها على النحو المحدد أدناه. يجب تفسير قيم عتبة الإنذار والتحذير بنفس الطريقة التي تُفصل بها بيانات 16 بت في الوقت الفعلي. يحدد الجدول 7 مراقبة القناة.
الجدول 7-قيم مراقبة القناة
|
بايت |
قليل |
اسم |
وصف |
|
34 |
الجميع |
RX1 Power MSB |
طاقة إدخال RX المقاسة داخليًا ، القناة 1 |
|
35 |
الجميع |
RX1 Power LSB |
|
|
36 |
الجميع |
RX2 Power MSB |
طاقة إدخال RX المقاس داخليًا ، القناة 2 |
|
37 |
الجميع |
RX2 Power LSB |
|
|
38 |
الجميع |
RX3 Power MSB |
طاقة إدخال RX مقاس داخليًا ، القناة 3 |
|
39 |
الجميع |
RX3 Power LSB |
|
|
40 |
الجميع |
RX4 Power MSB |
طاقة إدخال RX المقاسة داخليًا ، القناة 4 |
|
41 |
الجميع |
RX4 Power LSB |
|
|
42 |
الجميع |
TX1 التحيز MSB |
تحيز TX المقاس داخليًا ، القناة 1 |
|
43 |
الجميع |
TX1 التحيز LSB |
|
|
44 |
الجميع |
TX2 التحيز MSB |
تحيز TX المقاس داخليًا ، القناة 2 |
|
45 |
الجميع |
TX2 التحيز LSB |
|
|
46 |
الجميع |
TX3 التحيز MSB |
تحيز TX المقاس داخليًا ، القناة 3 |
|
47 |
الجميع |
TX3 التحيز LSB |
|
|
48 |
الجميع |
TX4 التحيز MSB |
تحيز TX المقاس داخليًا ، القناة 4 |
|
49 |
الجميع |
TX4 التحيز LSB |
|
|
50 |
الجميع |
TX1 Power MSB |
طاقة إخراج TX المقاسة داخليًا ، القناة 1 |
|
51 |
الجميع |
TX1 Power LSB |
|
|
52 |
الجميع |
TX2 Power MSB |
قوة إخراج TX المقاسة داخليًا ، القناة 2 |
|
53 |
الجميع |
TX2 Power LSB |
|
|
54 |
الجميع |
TX3 Power MSB |
قوة إخراج TX المقاسة داخليًا ، القناة 3 |
|
55 |
الجميع |
TX3 Power LSB |
|
|
56 |
الجميع |
TX4 Power MSB |
طاقة إخراج TX المقاسة داخليًا ، القناة 4 |
|
57 |
الجميع |
TX4 Power LSB |
|
|
58-65 |
|
|
مجموعة مراقبة القناة المحجوزة 4 |
|
66-73 |
|
|
مجموعة مراقبة القناة المحجوزة 5 |
|
74-81 |
|
|
مجموعة مراقبة القناة المحجوزة 6 |
السيطرة على بايت
يتم تعريف بايت التحكم في الجدول 8.
الجدول 8-السيطرة على بايت
|
بايت |
قليل |
اسم |
وصف |
|
86 |
7-4 |
محجوز |
|
|
|
3 |
TX4_DISABLE |
قراءة/كتابة بت التي تتيح تعطيل البرامج من أجهزة الإرسال |
|
|
2 |
tx3_disable |
قراءة/كتابة بت التي تتيح تعطيل البرامج من أجهزة الإرسال |
|
|
1 |
tx2_disable |
قراءة/كتابة بت التي تتيح تعطيل البرامج من أجهزة الإرسال |
|
|
0 |
tx1_disable |
قراءة/كتابة بت التي تتيح تعطيل البرامج من أجهزة الإرسال |
|
87 |
7 |
rx4_rate_select |
تحديد معدل البرمجيات ، RX القناة 4 MSB |
|
|
6 |
rx4_rate_select |
تحديد معدل البرمجيات ، RX Channel 4 LSB |
|
|
5 |
rx3_rate_select |
تحديد معدل البرمجيات ، RX القناة 3 MSB |
|
|
4 |
rx3_rate_select |
تحديد معدل البرمجيات ، RX القناة 3 LSB |
|
|
3 |
rx2_rate_select |
تحديد معدل البرمجيات ، RX القناة 2 MSB |
|
|
2 |
rx2_rate_select |
تحديد معدل البرمجيات ، RX Channel 2 LSB |
|
|
1 |
rx1_rate_select |
تحديد معدل البرمجيات ، RX القناة 1 MSB |
|
|
0 |
rx1_rate_select |
تحديد معدل البرمجيات ، RX القناة 1 LSB |
|
88 |
7 |
tx4_rate_select |
تحديد معدل البرمجيات ، TX القناة 4 MSB (لا دعم) |
|
|
6 |
tx4_rate_select |
حدد معدل البرمجيات ، TX Channel 4 LSB (لا يدعم) |
|
|
5 |
tx3_rate_select |
تحديد معدل البرمجيات ، TX القناة 3 MSB (لا دعم) |
|
|
4 |
tx3_rate_select |
حدد معدل البرمجيات ، TX Channel 3 LSB (لا دعم) |
|
|
3 |
tx2_rate_select |
تحديد معدل البرمجيات ، TX القناة 2 MSB (لا دعم) |
|
|
2 |
tx2_rate_select |
تحديد معدل البرمجيات ، TX القناة 2 LSB (لا دعم) |
|
|
1 |
tx1_rate_select |
تحديد معدل البرمجيات ، TX القناة 1 MSB (لا دعم) |
|
|
0 |
tx1_rate_select |
تحديد معدل البرمجيات ، TX القناة 1 LSB (لا دعم) |
|
89 |
الجميع |
rx4_application_select |
تطبيق البرنامج حدد لكل SFF-8079 ، قناة RX 4 |
|
90 |
الجميع |
rx3_application_select |
تطبيق البرنامج حدد لكل SFF-8079 ، قناة RX 3 |
|
91 |
الجميع |
rx2_application_select |
تطبيق البرنامج حدد لكل SFF-8079 ، قناة RX 2 |
|
92 |
الجميع |
rx1_application_select |
تطبيق البرنامج حدد لكل SFF-8079 ، قناة RX 1 |
|
93 |
2-7 |
محجوز |
|
|
|
1 |
power_set |
ضبط الطاقة إلى وضع الطاقة المنخفض. الافتراضي 0. |
|
|
0 |
Power_over Ride |
تجاوز إشارة LPMode إعداد وضع الطاقة مع البرنامج. |
|
94 |
الجميع |
tx4_application_select |
تطبيق البرنامج حدد لكل SFF-8079 ، TX القناة 4 (لا دعم) |
|
95 |
الجميع |
tx3_application_select |
تطبيق البرنامج حدد PER SFF-8079 ، TX Channel 3 (لا دعم) |
|
96 |
الجميع |
tx2_application_select |
تطبيق البرنامج حدد PER SFF-8079 ، TX Channel 2 (لا يدعم) |
|
97 |
الجميع |
tx1_application_select |
تطبيق البرنامج حدد PER SFF-8079 ، TX Channel 1 (لا دعم) |
|
98-99 |
الجميع |
محجوز |
|
مضيف - كتلة واجهة جهاز الإرسال والاستقبال
أبعاد الخطوط العريضة
أبعاد الخطوط العريضة
|
ميزة |
مرجع |
أداء |
|
التفريغ الإلكتروستاتيكي ((ESD) |
IEC/EN 61000-4-2 |
متوافق مع المعايير |
|
التداخل الكهرومغناطيسي (EMI) |
FCC Part 15 Class B EN 55022 Class B (CISPR 22A) |
متوافق مع المعايير |
|
سلامة العين بالليزر |
FDA 21CFR 1040.10 ، 1040.11 IEC/EN 60825-1 ، 2 |
منتج ليزر الفئة 1 |
|
التعرف على المكون |
IEC/EN 60950 ، UL |
متوافق مع المعايير |
|
روهز |
2002/95/EC |
متوافق مع المعايير |
|
EMC |
EN61000-3 |
متوافق مع المعايير |
