288 النواة القبة الحرارة القابلة للتقلص الختم الألياف البصرية إغلاق التواء FOSC مصممة لأفضل أداء وكفاءة
تفاصيل المنتج:
مكان المنشأ: | شنتشن، الصين |
اسم العلامة التجارية: | Takfly/OEM |
إصدار الشهادات: | CE, ISO, RoHS, GS |
رقم الموديل: | تك-SC-A11 |
شروط الدفع والشحن:
الحد الأدنى لكمية: | قطعة واحدة |
---|---|
الأسعار: | Can be negotiated |
وقت التسليم: | 3-7 يوم عمل |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، باي بال |
القدرة على العرض: | 50000 قطعة / الشهر |
معلومات تفصيلية |
|||
درجة حرارة العمل: | -40 درجة مئوية ~+85 درجة مئوية | الرطوبة النسبية: | ≥ 85% (+30 درجة مئوية) |
---|---|---|---|
الضغط الجوي: | 70 كيلو باسكال ~ 106 كيلو باسكال | أدخل الخسارة: | ≤ 0.2 ديسيبل |
خسارة عودة UPC: | ≥ 50 ديسيبل | خسارة عودة APC: | ≥ 60 ديسيبل |
أدخل واسحب الحياة: | > 1000 مرة | ||
إبراز: | إغلاق وصلة الألياف البصرية القبة,FOSC إغلاق اللاصق بالألياف الضوئية,288 قلب إغلاق الألياف البصرية,FOSC Fiber Optic Splice Closure,288 Cores Fiber Optic Splice Closure |

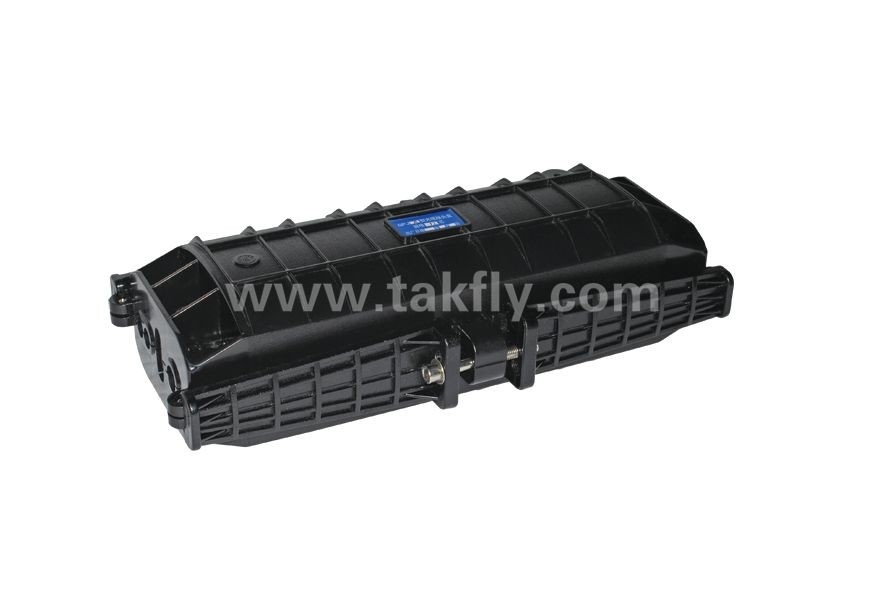

منتوج وصف
1. نطاق التطبيق
يعد دليل التثبيت هذا مناسبًا لإغلاق وصلة الألياف الضوئية (يُشار إليه فيما بعد باسم FOSC)، كدليل للتثبيت الصحيح.
نطاق التطبيق هو: التثبيت الجوي، وتحت الأرض، والتركيب على الحائط، والتركيب على الحائط في مجاري الهواء وفتحة اليد. تتراوح درجة الحرارة المحيطة من -40 إلى +65 درجة مئوية.
2. الهيكل الأساسي والتكوين
2.1 البعد والقدرة
البعد الخارجي (LxWxH) |
410 × 200 × 120 (مم) |
الوزن (باستثناء الصندوق الخارجي) |
1900 جرام-2100 جرام |
عدد منافذ الإدخال/الإخراج |
6 منافذ |
قطر كابل الألياف |
Φ8—Φ16 (مم) |
قدرة FOSC | المجموعة: 6—96 (النوى)، الشريط: الحد الأقصى. 144 (النوى) |

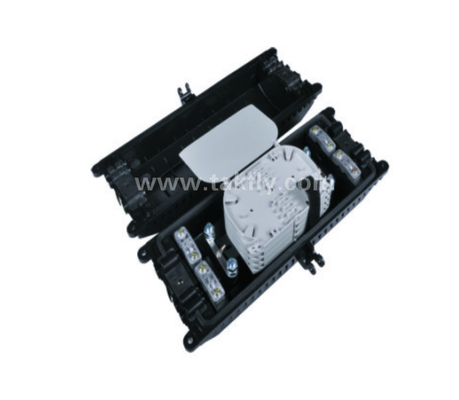

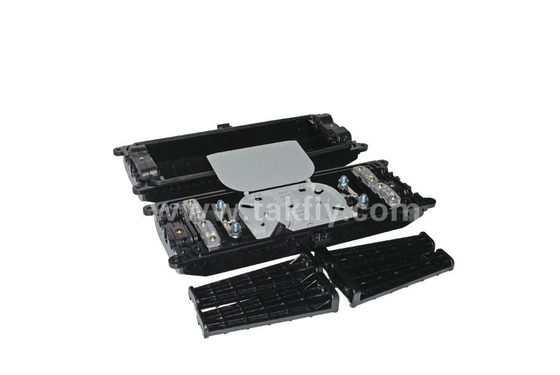

2.2 المكونات الرئيسية
لا. | اسم المكونات | كمية | الاستخدام | ملاحظات | |
1 |
السكن |
1 مجموعة | حماية وصلات كابلات الألياف بالكامل |
القطر الداخلي: 285 × 110 (مم) |
|
2 |
أدخل اللوحة |
2 زوج |
إصلاح السكن |
175 × 56 × 30 (مم) |
|
3 | علبة لصق الألياف الضوئية (FOST) |
الأعلى. 4 صواني (متعددة) الأعلى. 4 صواني (شريط) |
تثبيت الأكمام الواقية القابلة للانكماش بالحرارة وعقد الألياف |
مناسبة ل: مجموعة: 6،8،12،16،24 (النوى) الشريط: 3 (قطع) |
|
4 |
مؤسسة |
1 مجموعة |
إصلاح كابل الألياف، النواة المقواة وFOST |
||
5 | تركيب الختم | 1 مجموعة | الختم بين غطاء FOSC وقاع FOSC | ||
6 |
قابس المنفذ |
6 قطعة |
إغلاق المنافذ الفارغة |
||
7 |
جهاز التأريض المشتق |
1 مجموعة |
استخلاص الأجزاء المعدنية من كابلات الألياف في FOSC للتوصيل الأرضي |
التكوين حسب المتطلبات |
2.3 الملحقات الرئيسية والأدوات الخاصة
لا. | اسممُكَمِّلات | كمية | الاستخدام | ملاحظات | |
1 |
كم واقي قابل للانكماش بالحرارة |
حماية وصلات كابلات الألياف | التكوين حسب سعة |
||
2 |
ربطة عنق نايلون |
|
تثبيت الألياف مع الحمايةمعطف |
التكوين حسب سعة |
|
3 |
شريط العزل |
1 لفة |
|||
4 |
شريط الختم |
1 لفة |
تحديدوختم واحد |
التكوين حسب المواصفات | |
5 |
هوك معلق |
1 مجموعة | التثبيت والختمكتلةكابل الألياف | ||
6 |
سلك التأريض |
1 قطعة |
كابلات الألياف المتفرعة |
لوضعها حسب المتطلبات الفعلية |
|
7 |
قماش جلخ |
1 قطعة |
وضع من خلال بين أجهزة التأريض |
||
8 |
ورقة وضع العلامات |
1 قطعة |
ضعه في FOSC قبل الغلق لتجفيف الهواء |
||
9 |
وجع خاص |
3 قطعة |
وضع العلامات على الألياف |
||
10 |
ورق قياس |
1 قطعة |
تشديد الجوز من الأساسية المقواة |
لقياس المحيط باستخدام ورقة القياس المقابلة |
|
11 |
أنبوب عازلة |
ليتم تحديدها من قبل العملاء |
مربوطة بالألياف ومثبتة باستخدام FOST، لإدارة المخزن المؤقت |
التكوين حسب المتطلبات | |
12 |
المجففة |
1 كيس |
ضعه في FOSC قبل الغلق لتجفيف الهواء. |
3. الأدوات اللازمة للتثبيت
3.1 المواد التكميلية (يقدمها المشغل)
اسم المواد | الاستخدام |
شريط لاصق من نوع سكوتش | وضع العلامات، وتحديد مؤقتا |
الكحول الإيثيلي | تنظيف |
الشاش | تنظيف |
3.2 الأدوات الخاصة (التي سيقدمها المشغل)
اسمأدوات | الاستخدام |
قطع الألياف |
قطع الألياف |
متجرد الألياف |
قم بإزالة الطبقة الواقية من كابل الألياف |
أدوات التحرير والسرد |
تجميع FOSC |
3.3 الأدوات العالمية (التي سيقدمها المشغل)
اسم الأدوات |
الاستخدام والمواصفات |
شريط الفرقة |
قياس كابلات الألياف |
قاطع الأنابيب |
قطع كابل الألياف |
قاطع كهربائي |
خلع الطبقة الواقية من كابل الألياف |
كماشة مختلطة |
قطع الأساسية المسلحة |
مفك البراغي |
مفك براغي متقاطع/متوازي |
مقص |
|
غطاء مقاوم للماء |
مقاوم للماء والغبار |
وجع معدني |
تشديد الجوز من الأساسية المقواة |
3.4 أدوات الربط والاختبار (يقدمها المشغل)
اسم الصكوك | الاستخدام والمواصفات |
آلة الربط الانصهار | الربط بالألياف |
أوتدر | اختبار الربط |
أدوات الربط المؤقتة | اختبار مؤقت |
إشعار: يجب توفير الأدوات وأدوات الاختبار المذكورة أعلاه من قبل المشغلين أنفسهم.
4. مخطط تدفق التثبيت
5. عملية تثبيت FOSC.
5.1 الخطوة الأولى - افتح الإغلاق
5.1.1 تنظيف المكان وتحديد مكان تركيب FOSC ومن ثم وضع كابلات الألياف المطلوبة.
5.1.2 التحقق مما إذا كانت المكونات الرئيسية والملحقات قد تم إعدادها بشكل جيد داخل العبوة.
5.1.3 فتح الإغلاق
- قم بفك مسمار التثبيت الخاص بلوحة الإدخال باستخدام مفتاح ربط خاص. ضع مسمار التثبيت في الفتحة باستخدام خيط لولبي بجوار فتحة التثبيت في لوحة الإدخال وادفع لوحات الإدخال للخارج باستخدام مفتاح الربط.
- استخدم المفتاح الخاص لفك جميع مسامير التحديد الموجودة على الهيكل بالإضافة إلى مسامير التثبيت (من الممكن أيضًا تركيب خطاف معلق وفقًا لمتطلبات التثبيت) في الزوايا الأربع، ثم تنجح في فتح الإغلاق.
5.1.4 انظر الرسم 1
قضايا هامة:إذا لم تكن حالة الطقس جيدة بما فيه الكفاية، فيجب نصب خيمة مقاومة للماء والغبار.
5.2 الخطوة الثانية - تحديد طول كابل الألياف المراد تثبيته وتجريده من الداخل FOSC
5.2.1
- كابل ألياف بطول 60 مم: المسافة من تركيب الختم إلى لوح ضغط كابل الألياف
- كابل ألياف بطول 1950 مم: يتم استخدامه لللف والربط بعد التجريد.
- الألياف ذات الطبقة الواقية بطول 350 مم: المسافة من نقطة تثبيت كابل الألياف إلى نقطة تثبيت FOST (صينية لصق الألياف الضوئية).
- ألياف بطول 1600 ملم: بعد إزالة الطبقة الواقية، يتم لفها داخل FOST بعد ربطها بألياف أخرى
5.2.2 انظر الرسم 2
قضايا هامة:
- احتفظ بطول كافٍ من كابل الألياف ليتم ربطه.
- يمكن أيضًا تحديد طول التجريد من قبل العميل وفقًا لمتطلبات التثبيت.
5.3 الخطوة الثالثة - قم بإزالة الطبقة الواقية من كابلات الألياف والألياف
5.3.1 قم بإزالة الطبقة الواقية من كابل الألياف من درجة الحرارة. علامة تحديد الموقع مع القاطع والمزيل، يرجى الرجوع إلى الرسم 2 لمعرفة طول التجريد. يمكن أيضًا تحديد طول التجريد وفقًا لمتطلبات التثبيت
5.3.2 انظر الرسم 3.
قضايا هامة: إذا كان من الصعب سحب كل الطبقة الواقية من كابل الألياف في وقت واحد، فقم بإزالتها قسمًا تلو الآخر لتجنب تكسر الألياف.
5.4 الخطوة الرابعة – فصل قلوب الألياف وتحضير العمل قبل تثبيت كابل الألياف.
5.4.1 قم بربط طبقتين من الشريط العازل على الطبقة الواقية من قلب الألياف. في هذه الأثناء، تخلصي من الحشوة لفصل نواة الألياف وتنظيفها. قم بتشكيل حلقة بقطر 100 مم أو نحو ذلك وقم بتثبيتها على الألياف مؤقتًا بواسطة شريط لاصق.
5.4.2 يتم تزويد FOSC بـ 6 منافذ مدخل/مخرج. يمكن تحديد منافذ الإدخال/الإخراج وفقًا لعدد وأقطار كابلات الألياف التي سيتم تركيبها فعليًا، ثم يجب إخراج العدد المقابل من مقابس المنافذ.
5.4.3 إن FOSC هذا مناسب للأقطار التالية من كابلات الألياف على التوالي:
المنفذ أ: مناسب لكابلات الألياف بحد أقصى. القطر ф16mm
المنفذ B: مناسب لكابلات الألياف بحد أقصى. قطر 13 مم
5.4.4 يجب اختيار منافذ الإدخال/الإخراج المقابلة وفقًا لكابلات الألياف المثبتة بالفعل. عندما يكون قطر كابل الألياف أصغر من قطر منفذ الإدخال/المخرج، فيجب استخدام شريط الختم لتكبير قطر كابل الألياف، والذي يمكن قياس محيطه بواسطة ورقة القياس المقابلة (المميزة بالفتحة A، الفتحة ب).
5.4.5 يمكن فك غطاء أنبوب الدخول/الخروج المقابل قليلاً باستخدام مفك البراغي من الداخل إلى الخارج وفقًا لعدد وقطر كابل الألياف المطلوب.
5.4.6 احتياطي النواة المعززة بطول 35 ملم وقطع النواة غير الضرورية.
5.4.7 انظر الرسم 4.
قضايا هامة:
- قبل استخدام شريط الختم لتكبير قطر كابل الألياف، يجب خدشه وتنظيفه بقطعة قماش كاشطة وكحول إيثيلي.
- قطع النواة المقواة باستخدام ذو طيات قطع خاصة.
5.5
الخطوة الخامسة – إصلاح النواة المقواة وكابلات الألياف
5.5.1 عند الانتهاء من الخطوات المذكورة أعلاه، قم بفك قوابس المنافذ ولوحة الضغط وصمولة التثبيت من القلب المقوى. تأكد من التحقق مما إذا كان كابل الألياف الذي تم تجريده يتناسب مع منافذ التثبيت أم لا. إذا لم يكن الأمر كذلك، ينبغي أن يتم التعديل في الوقت المناسب. وإلا فإنه سوف يؤثر على جودة التثبيت.
5.5.2 شد لوح ضغط كابل الألياف. إذا كان قطر كابل الألياف صغيرًا، فقم بتكبيره بشريط عازل.
5.5.3 اربط صامولة القلب المقوى بالمفتاح الخاص (البلاستيكي) ثم أعد ربطها بالمفتاح المعدني (يجب توفير المفتاح المعدني من قبل المشغل).
5.5.4 انظر الرسم 5
الخطوة السادسة - لصق الألياف
5.6.1 اتبع دليل المستخدم لآلة الربط الانصهار لربط الألياف.
مسألة هامة: انتبه إلى ثني الألياف وثنيها.
5.7 الخطوة السابعة – تركيب غلاف حماية قابل للتقلص بالحرارة وألياف منزلية
5.7.1 عند الانتهاء من ربط الألياف، يجب وضع حلقة الألياف الأولى على الجانب الأبعد من FOST، ويجب لف الألياف المتبقية، لتكوين حلقة بقطر لا يقل عن 80 مم. ثم ضعها في FOST (علبة توصيل الألياف الضوئية) جنبًا إلى جنب مع الغلاف الواقي القابل للانكماش بالحرارة. (أولاً قم بتثبيت الغلاف الواقي القابل للانكماش بالحرارة في الفتحة، ثم قم بتكبير قطر حلقة الألياف بشكل صحيح.)
5.7.2 انظر الرسم 6
مسألة هامة: انتبه إلى ثني الألياف وثنيها.
5.8 الخطوة الثامنة – إجراء فحص شامل
للتأكد من المتطلبات الفنية يجب اتباع التعليمات التالية:
5.8.1 يتم ربط الألياف الموجودة في FOST وتثبيتها بشكل منظم. القطر المنحني للألياف يلبي المتطلبات الفنية.
5.8.2 يتم تشديد أدوات الشد الداخلية.
5.8.3 يجب سد منافذ الإدخال/الإخراج التي لا تحتوي على كابلات ألياف باستخدام مقابس المنافذ.
5.8.4 التحكم في كمية شريط الختم ضمن النطاق المناسب.
5.8.5 يتم تركيب تركيبات الختم بدقة وسلاسة. إذا لم يكن الأمر كذلك، فقم بتسويته باستخدام شريط الختم.
5.8.6 أغلق غطاء تركيب الختم
5.8.7 انظر الرسم 7
5.9 الخطوة التاسعة – تجميع مبيت FOSC وإصلاح FOSC
5.9.1 ضع غطاء FOSC على الجزء السفلي من FOSC مباشرةً.
5.9.2 أدخل مسمار تحديد موقع FOSC وأحكم ربطه باستخدام مفتاح الربط الخاص.
5.9.3 ضع لوحات الإدخال في الفتحة (زوج واحد على كل جانب، قطعة واحدة بها فتحة بخيط لولبي في المنتصف، والأخرى بها فتحة بدون خيط لولبي في المنتصف). قم بربط مسامير لوحة الإدخال باستخدام المفتاح الخاص.
5.9.4 إذا كان FOSC مخصصًا للتطبيق الجوي، فضع خطاف التعليق على أحد جانبي الإغلاق ثم أحكم ربط مسامير التثبيت على كلا الجانبين. وإلا قم بربط مسامير التثبيت الأربعة في الزوايا الأربع على التوالي.
5.9.5 انظر الرسم 8
قضايا هامة:
- تنظيف السكن والانتباه إلى التسلسل أعلاه.
5.10 الخطوة العاشرة – إصلاح FOSC .
5.10.1 تثبيت FOSC وربط البراغي بالتسلسل حسب الرسم 9.
قضايا هامة: أعد التثبيت خلال خمس دقائق
