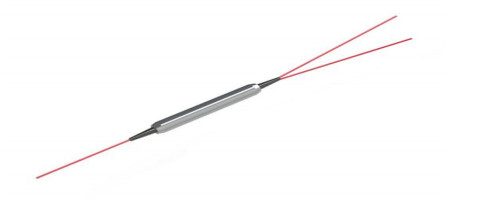

1 * 2 قطاعية شعاع القسمة خسارة إدراج منخفضة PM ومكونات الطاقة العالية لأنظمة الاتصالات السلكية واللاسلكية المتماسكة
تفاصيل المنتج:
مكان المنشأ: | الصين , شنتشن |
اسم العلامة التجارية: | OEM |
إصدار الشهادات: | CE, ISO14001, ISO9001, RoHS |
رقم الموديل: | فاصل شعاع الاستقطاب |
شروط الدفع والشحن:
الحد الأدنى لكمية: | 1 |
---|---|
الأسعار: | Can be negotiated |
تفاصيل التغليف: | إسفنجة + صناديق بلاستيكية + صندوق كرتوني للتصدير |
وقت التسليم: | 1-3 أسابيع يعتمد على الكمية |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، باي بال |
القدرة على العرض: | 3500 جهاز كمبيوتر شخصى / شهر |
معلومات تفصيلية |
|||
طول الموجة المركزي: | 1310nm، 1550nm، 1064nm، 980nm | رقم المنفذ: | 1 × 2 |
---|---|---|---|
دقيقة. عزل: | 50 ديسيبل | Min. دقيقة. Return Loss تعويض الخساره: | 50 ديسيبل |
الأعلى. الطاقة الضوئية (CW): | 300 ميغاواط | درجة حرارة العمل: | -5~+70 |
درجة حرارة التخزين: | -40 ~ + 85 | ||
إبراز: | خسران إدراج منخفضة قطبية قطاع الشعاع,1 * 2 قطاع قطبية قطاع قطب,مكونات عالية الطاقة قطاعية قطاع قطاع,1*2 Polarization Beam Splitter,High Power Components Polarization Beam Splitter |
منتوج وصف
الخصائص
انخفاض خسارة الإدراج
خسارة عالية العائد
نسبة الانقراض العالية
موثوقية عالية
استقرار مرتفع
التطبيقات
محولات التيار الضوئي بالألياف
مستشعر الألياف
الجيرو بالألياف البصرية
أنظمة الاتصالات السلكية واللاسلكية المتماسكة
أبعاد الحزمة
مسار التوجيه من الميناء 3 إلى 12هنا ثلاثة خيارات للحالة المستقطبة من الميناء 3 إلى الميناء 1 و 2:
الخيار 1: SM إلى PM،
الميناء 3، الضوء المستقطب الدائري في،
الميناء 1: 50%، ضوء مستقطب خطي خارج، من خلال المحور البطيء، الميناء 2: 50%، ضوء مستقطب خطي خارج، من خلال المحور البطيء
الخيار 2: PM إلى PM ، الميناء 3 هو المحور البطيء 0 ° مصطف مع الميناء 1
1.البوابة 3، الضوء المستقطب خطيا في، من خلال المحور البطيء،
الميناء 1: 100%، ضوء مستقطب خطي خارج، من خلال المحور البطيء، الميناء 2: 0%
2.البوابة 3، الضوء المستقطب خطيا في، من خلال المحور السريع،
الميناء 1: 0٪، الميناء 2: 100٪، ضوء مستقطب خطي خارج، من خلال المحور البطيء
الخيار 3: PM إلى PM، الميناء 3 هو المحور البطيء 45 درجة مصطف مع الميناء 1
1.البوابة 3، الضوء المستقطب خطيا في، من خلال المحور البطيء،
الميناء 1: 50%، ضوء مستقطب خطي خارج، من خلال المحور البطيء، الميناء 2: 50%، ضوء مستقطب خطي خارج، من خلال المحور البطيء
2.البوابة 3، الضوء المستقطب خطيا في، من خلال المحور السريع،
الميناء 1: 50%، ضوء مستقطب خطي خارج، من خلال المحور البطيء، الميناء 2: 50%، ضوء مستقطب خطي خارج، من خلال المحور البطيء
عازل PM الهجين IPBCالمواصفات
معلومات الطلب
PBS-1111-23-444-555-678-999
2 |
نوع الألياف للميناء 3:
|
001=PM1550، 002=PM1310، 003=PM980، 004=Hi1060، 008=SMF-28E
|
3 |
الدرجة:
|
P=درجة ممتازة، A=درجة A
|
444 | -نوع ذيل الخنزير |
0=250μm الألياف العارية، 1=900μm أنبوب فضفاض
|
555 | -طول الألياف | 0=0.8m، 1=1m |
6 |
الخيار للميناء 3 إلى 12:
|
1=خيار 1، 2=خيار 2، 3=خيار 3 |
7
|
حجم الحزمة:
|
0=φ5.5x35mm، 1=φ5.5x50mm، S=محدد
|
8
|
نوع الألياف للميناء 1.2:
|
001=PM1550، 002=PM1310، 003=PM980، 004=Hi1060، 008=SMF-28E
|
999
|
رابط للدخول والخروج:
|
0=FC/UPC,1=FC/APC,2=SC/UPC,3=SC/APC,4=LC/UPC,5=LC/APC، N=لا يوجد
|
