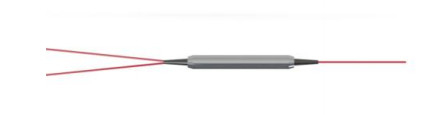

2*1 مركب شعاع الاستقطاب نسبة انقراض عالية PM ومكونات طاقة عالية لمحول التيار الضوئي بالألياف
تفاصيل المنتج:
| مكان المنشأ: | الصين ， شنتشن |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE, ISO14001, ISO9001, RoHS |
| رقم الموديل: | مجمع شعاع الاستقطاب |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | Can be negotiated |
| تفاصيل التغليف: | إسفنجة + صناديق بلاستيكية + صندوق كرتوني للتصدير |
| وقت التسليم: | 1-3 أسابيع يعتمد على الكمية |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 3500 جهاز كمبيوتر شخصى / شهر |
|
معلومات تفصيلية |
|||
| طول الموجة المركزي: | 1310nm، 1550nm، 1064nm، 980nm | رقم المنفذ: | 2 × 1 |
|---|---|---|---|
| دقيقة. عزل: | 50 ديسيبل | Min. دقيقة. Return Loss تعويض الخساره: | 50 ديسيبل |
| الأعلى. الطاقة الضوئية (CW): | 300 ميغاواط | درجة حرارة العمل: | -5~+70 |
| درجة حرارة التخزين: | -40 ~ + 85 | ||
| إبراز: | مركب أشعة PM ذو نسبة انقراض عالية,2*1 PM Beam Combiner (مجموعة أشعة PM),مكونات PM و High Power,2*1 PM Beam Combiner,PM and High Power Components |
||
منتوج وصف
الخصائص
انخفاض خسارة الإدراج
خسارة عالية العائد
نسبة الانقراض العالية
موثوقية عالية
استقرار مرتفع
التطبيقات
محولات التيار الضوئي بالألياف
مستشعر الألياف
الجيرو بالألياف البصرية
أنظمة الاتصالات السلكية واللاسلكية المتماسكة
أبعاد الحزمة
مسار التوجيه هو من الميناء 1، 2 إلى 3، وهنا ثلاثة خيارات للحالة المستقطبة من الميناء 1، 2 إلى الميناء 3:
الخيار 1: PM إلى SM،
منفذ 1: 50%، ضوء مستقطب خطي، من خلال المحور البطيء، منفذ 2: 50%، ضوء مستقطب خطي، من خلال المحور البطيء
الميناء الثالث، 100%، ضوء مستقطب دائري خارج،
الخيار 2: PM إلى PM ، الميناء 1 هو المحور البطيء 0 ° مصطف مع الميناء 3
الميناء 1، 2 يعمل فقط عبر المحور البطيء،
يتم محاذاة المحور البطيء للميناء 1 مع المحور البطيء للميناء 3.
يتم محاذاة المحور البطيء للميناء 2 مع المحور السريع للميناء 3.
الخيار 3: PM إلى PM ، الميناء 1 هو المحور البطيء 45 درجة مصطف مع الميناء 3
الميناء 1، 2 يعمل فقط عبر المحور البطيء،
الميناء 1 أو 2، 100٪، الضوء المستقطب الخطي في، من خلال المحور البطيء،
الميناء 3، 25 ٪ الخطي المقطب الضوء خارج، من خلال المحور البطيء، و 25 ٪ من قبل السريع
عازل PM الهجين IPBCالمواصفات
معلومات الطلب
IPBCD-1111-222-34-555
| 1111 |
المركزطول الموجة
|
1550=1550nm،1310=1310nm،......،0850=850nm
|
| 222 |
الدرجة:
|
P=درجة ممتازة، A=درجة A
|
| 3 | -نوع ذيل الخنزير |
0=250μm الألياف العارية، 1=900μm أنبوب فضفاض
|
| 4 | -طول الألياف | 0=0.8m، 1=1m |
| 555 |
الخيار للميناء 3 إلى 12:
|
1=خيار 1، 2=خيار 2، 3=خيار 3 |
|
6
|
حجم الحزمة:
|
0=φ5.5x35mm، 1=φ5.5x50mm، S=محدد
|
|
777
|
نوع الألياف للميناء 1.2 3:
|
001=PM1550، 002=PM1310، 003=PM980، 004=Hi1060، 008=SMF-28E
|
|
88
|
رابط لميناء 1،2,3:
|
0=FC/UPC,1=FC/APC,2=SC/UPC,3=SC/APC,4=LC/UPC,5=LC/APC، N=لا يوجد
|
