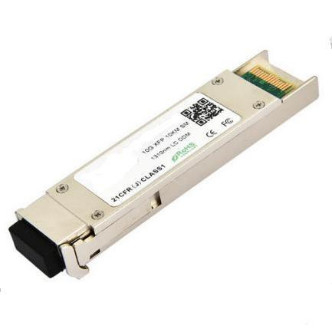

• جهاز استقبال ضوئي 10Gbps 1310nm XFP مع مسافة إرسال 10KM وحزمة خفيفة الوزن 10g
جهاز استقبال ضوئي 10Gbps 1310nm XFP مع مسافة إرسال 10KM وحزمة خفيفة الوزن 10g

جهاز استقبال ضوئي 10Gbps 1310nm XFP مع مسافة إرسال 10KM وحزمة خفيفة الوزن 10g

تفاصيل المنتج:

مكان المنشأ: قوانغدونغ، شنتشن
اسم العلامة التجارية: TAKFLY
إصدار الشهادات: CE,ROHS,REACH,ISO9001,ISO14001
رقم الموديل: XFP-TK1392-LC10

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 حبة
الأسعار: US$0.01 ~ US$1200/PC
وقت التسليم: 3-7 أيام عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram
افضل سعر اتصل

معلومات تفصيلية

نسبة: 50/50 طول الموجة المركزي: 1450 نانومتر
فقدان الإدراج: ≤0.3 ديسيبل وزن العبوة: 10 غرام
نوع الحزمة: ألياف عارية، أنبوب فضفاض 900 مم، كابل 2 مم موجي: 1310 نانومتر
محاذاة المحور: المحور البطيء أو المحور السريع نطاق الطول الموجي: 1310 نانومتر ، 1550 نانومتر
التطبيق: أنظمة الاتصالات البصرية نسبة الفاصل: 98/2
درجة حرارة التخزين: -40 ~ + 85 درجة رقم المنفذ: 1 × 2
طول الألياف: 1 متر الألياف: ألياف PM Corning 980nm
القدرة على التعامل مع الطاقة: قوة عالية
إبراز:

جهاز إرسال ضوئي 10 كم XFP,جهاز الاستقبال البصري 1310nm XFP,جهاز إرسال ضوئي XFP بمعدل 10 جيجابت في الثانية

,

1310nm XFP Optical Transceiver

,

10Gbps XFP Optical Transceiver

منتوج وصف

الوصف
  • تتوافق أجهزة الاستقبال TAKFLY XFP-TK1392-LC20 Small Form Factor 10 G (XFP) مع مواصفات اتفاقية XFP متعددة المصادر الحالية (MSA).أنها تتوافق مع 10-Gigabit Ethernet 10GBASE-LR/LW حسب IEEE 802.3ae و 10G Fiber Channel. تتوفر وظائف التشخيص الرقمي عبر واجهة متسلسلة ذات سلكين ، كما هو محدد في XFP MSA.جهاز الاستقبال متوافق مع RoHS وخالي من الرصاص حسب التوجيه 2002/95/EC3.

الخصائص

  • بصمة XFP القابلة للتوصيل الساخن
  • يدعم 9.95Gb / s إلى 11.3Gb / s معدلات البت
  • وضع XFI Loopback
  • متوافقة مع RoHS-6 (خالية من الرصاص)
  • تبديد الطاقة < 1.5 واط
  • نطاق درجة حرارة الحجرة: -5°C إلى 70°C
  • الحد الأقصى لطول الرابط 20 كم
  • ليزر DFB 1310nm غير مبرد
  • وصلة LC Full Duplex
  • لا توجد ساعة مرجعية مطلوبة
  • وظائف تشخيص رقمية مدمجة
  • آلية الإفراج بكفالة قياسية

التطبيقات

  1. 10GBASE-LR/LW 10G Ethernet
  2. قناة الألياف 10G
  3. SONET OC-192 SR-1 SDH STM I-64.

مطلقة أقصى التصنيفات

المعلم   الرمز دقيقة النوع ماكس الوحدة
حد أقصى لجهد التزويد   Vcc3 -0.5   4.0 V
درجة حرارة التخزين   TS -40   85 °ج
درجة حرارة تشغيل الحالة   Tالحالة - 5   70 °ج



الكهرباء السماتأوب = -5 إلى 70°C, VCC3 = 3.13 إلى 3.45 فولت)

المعلم الرمز دقيقة النوع ماكس الوحدة الحكم
تشغيل الجهد # 2 Vcc3 3.13   3.45 V
إمداد التيار الحالي إمداد Vcc3 Icc3     450 mA

الطاقة الإجمالية للوحدة

(ب)

    1.5 W 1
جهاز إرسال
عائق التفاضل المدخل (رين)   100   Ω 2
سوينج إدخال البيانات ذات نهاية واحدة (فين) 120   820 mV
إرسال تشغيل الجهد مرض جنسي 2.0   Vcc V 3
إرسال تشغيل الجهد VEN

الـ GND



غند + 08

V
إيقاف إرسال وقت التأكيد       10 نحن
المستقبل
تحريك بيانات الإخراج ذات نهاية واحدة (فوت) ، (بي بي) 340 650 850 mV 4
وقت ارتفاع بيانات الإخراج tr     38 ps 5
وقت سقوط بيانات الإخراج tf     38 ps 5
خطأ خسارة خطأ VLOS Vcc05   VccHOST V 6
خسارة طبيعية قاعدة VLOS

الـ GND



GND + 0.5

V 6
رفض إمدادات الطاقة PSR         7

ملاحظات:

  1. يتم تحديد القيمة القصوى للطاقة الإجمالية عبر نطاق درجة الحرارة والجهد الكامل.
  2. بعد الارتباط الداخلي
  3. أو دائرة مفتوحة.
  4. إلى 100 أوم التوقف التفاضلي.
  5. هذه هي القيم غير المرشحة 20-80٪
  6. فقدان الإشارة هو مجمع مفتوح يتم سحبه بمقاومة 4.7k 10kohm إلى 3.15 3.6V. يشير المنطق 0 إلى التشغيل الطبيعي ؛ يشير المنطق 1 إلى عدم اكتشاف إشارة.
  7. حسب القسم 27.1في مواصفات XFP MSA1.

الخصائص البصريةأوب = -5 إلى 70°C, VCC3 = 3.13 إلى 3.45 فولت)

جهاز إرسال
المعلم الرمز دقيقة. النوع (ماكس) الوحدة الحكم

متوسط الطاقة البصرية

(ب)

-2



3

dBm



طول الموجة البصري

λ

1290 1310 1330

nm



نسبة قمع الوضع الجانبي

SSRmin

30

ديسيبل



نسبة الانقراض البصري

الطوارئ

3.2

ديسيبل



العقوبة المفروضة على الناقل والانتشار

TDP

    2

ديسيبل



متوسط قوة إطلاق جهاز الإرسال

(ب)

    -30

dBm



تكس جيتر

تكس



وفقًا لمتطلبات 802.3ae



الضوضاء النسبية

RIN

    -130

dB/Hz


المستقبل
المعلم الرمز دقيقة. النوع (ماكس) الوحدة ملاحظة

حساسية المستقبل

RSENS

    -15 dBm 1

قوة التشبع المدخلة (التحميل الزائد)

(س)

0.5     dBm

نطاق طول الموجة

λج

1270   1610 nm

انعكاس المستقبل

rrx

    -15 ديسيبل

الـ (LOS De-Assert)

لوس انجلوس

    -22 dBm
أسعار الدفع

لوس انجلوس

-30     dBm

التهاب النسيج

  0.5   4 ديسيبل

ملاحظات:

يقاس مع أسوأ ER؛ BER<10-12@ 10.3Gbps، 2311 PRBS.


تعيين البين

جهاز استقبال ضوئي 10Gbps 1310nm XFP مع مسافة إرسال 10KM وحزمة خفيفة الوزن 10g 0


جهاز استقبال ضوئي 10Gbps 1310nm XFP مع مسافة إرسال 10KM وحزمة خفيفة الوزن 10g 1

جهاز استقبال ضوئي 10Gbps 1310nm XFP مع مسافة إرسال 10KM وحزمة خفيفة الوزن 10g 2



المواصفات العامة

جهاز استقبال ضوئي 10Gbps 1310nm XFP مع مسافة إرسال 10KM وحزمة خفيفة الوزن 10g 3

وظائف التشخيص الرقمي

كما هو محدد في XFP MSA1، توفر أجهزة الاستقبال XFP وظائف تشخيص رقمية عبر واجهة متسلسلة ذات سلكين ، مما يسمح بالوصول في الوقت الحقيقي إلى المعلمات التشغيلية التالية:

  1. درجة حرارة جهاز الاستقبال
  2. تيار تحيز الليزر
  3. الطاقة البصرية المنقولة
  4. الطاقة البصرية المستلمة
  5. جهد إمداد جهاز الاستقبال

كما يوفر نظامًا متطورًا من إشارات الإنذار والتحذير، والتي يمكن استخدامها لتنبيه المستخدمين النهائيين عندما تكون معايير تشغيل معينة خارج النطاق العادي المحدد في المصنع.



يتم مراقبة المعلومات التشغيلية والتشخيصية وإبلاغها بواسطة جهاز تحكم جهاز التشخيص الرقمي (DDTC) داخل جهاز التشخيص.والذي يتم الوصول إليه من خلال الواجهة المتسلسلة ذات الأسلاك الثنتينعندما يتم تنشيط البروتوكول المتسلسل ، يتم إنشاء إشارة الساعة المتسلسلة (SCL pin) من قبل المضيف.الحافة الإيجابية ساعات البيانات في جهاز الاستقبال XFP في تلك الأجزاء من خريطة الذاكرة التي ليست محمية من الكتابة. الحافة السلبية تراقب البيانات من جهاز استلام XFP. إشارة البيانات المتسلسلة (SDA pin) ثنائية الاتجاه لنقل البيانات المتسلسلة.المضيف يستخدم SDA جنبا إلى جنب مع SCL لتمييز بداية ونهاية تنشيط البروتوكول المتسلسليتم تنظيم الذكريات على أنها سلسلة من كلمات البيانات 8 بت التي يمكن معالجتها بشكل فردي أو تسلسلي.الواجهة المتسلسلة 2 سلك توفر الوصول المتسلسل أو العشوائي إلى 8 بت المعلمات، موجهة من 000h إلى العنوان الأقصى للذاكرة.



المواصفات الميكانيكية

تتوافق أجهزة TAKFLY XFP مع الأبعاد المحددة في اتفاقية XFP متعددة المصادر (MSA).

جهاز استقبال ضوئي 10Gbps 1310nm XFP مع مسافة إرسال 10KM وحزمة خفيفة الوزن 10g 4

جهاز استقبال XFP (الأبعاد في مم)



تصميم PCB وتوصيات Bezel

جهاز استقبال ضوئي 10Gbps 1310nm XFP مع مسافة إرسال 10KM وحزمة خفيفة الوزن 10g 5



المخطط الميكانيكي للوحة المضيفة XFP (الأبعاد في مم)

جهاز استقبال ضوئي 10Gbps 1310nm XFP مع مسافة إرسال 10KM وحزمة خفيفة الوزن 10g 6



XFP التفاصيل لوحة المضيف الميكانيكية (الأبعاد في الملم)

جهاز استقبال ضوئي 10Gbps 1310nm XFP مع مسافة إرسال 10KM وحزمة خفيفة الوزن 10g 7



الامتثال التنظيمي

جهاز استقبال ضوئي 10Gbps 1310nm XFP مع مسافة إرسال 10KM وحزمة خفيفة الوزن 10g 8
