288 النواة الحرارة قابلة للإنكماش الختم قبة نوع الألياف البصرية إغلاق التجمع FOSC مع 1000 مرة إدخال وسحب الحياة
تفاصيل المنتج:
| مكان المنشأ: | شنتشن، الصين |
| اسم العلامة التجارية: | Takfly/OEM |
| إصدار الشهادات: | CE, ISO, RoHS, GS |
| رقم الموديل: | TK-023 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| الأسعار: | Can be negotiated |
| وقت التسليم: | 3-7 يوم عمل |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 50000 قطعة / الشهر |
|
معلومات تفصيلية |
|||
| درجة حرارة العمل: | -40 درجة مئوية ~+85 درجة مئوية | الرطوبة النسبية: | ≥ 85% (+30 درجة مئوية) |
|---|---|---|---|
| الضغط الجوي: | 70 كيلو باسكال ~ 106 كيلو باسكال | أدخل الخسارة: | ≤ 0.2 ديسيبل |
| خسارة عودة UPC: | ≥ 50 ديسيبل | خسارة عودة APC: | ≥ 60 ديسيبل |
| أدخل واسحب الحياة: | > 1000 مرة | ||
| إبراز: | 288 قلب إغلاق الألياف البصرية,إغلاق اللاصق بالألياف البصرية FOSC,نوع القبة إغلاق وصلة الألياف البصرية,Fiber Optic Splice Closure FOSC,dome type fiber optic splice closure |
||
منتوج وصف
1. نطاق التطبيق
يناسب دليل التثبيت هذا إغلاق وصلة الألياف الضوئية (يُشار إليه فيما بعد باسم FOSC)، كدليل للتثبيت الصحيح.
نطاق التطبيق هو: التركيب الجوي، وتحت الأرض، والتركيب على الحائط، والتركيب على مجاري الهواء، والتركيب على المثقاب اليدوي. تتراوح درجة الحرارة المحيطة من -40 درجة مئوية إلى +65 درجة مئوية.
2. الهيكل الأساسي والتكوين
2.1 البعد والقدرة
| البعد الخارجي (الارتفاع × القطر) | 515 مم × 310 مم |
| الوزن (باستثناء الصندوق الخارجي) | 3000 جم - 4600 جم |
| عدد منافذ الدخول والخروج | 7 قطع بشكل عام |
| قطر كابل الألياف | Φ5mm～Φ38 ملم |
| قدرة FOSC | المجموعة: 24-288 (النوى)، الشريط: حتى 864 (النوى) |
2.2 المكونات الرئيسية
| لا. | اسم المكونات | كمية | الاستخدام | ملاحظات | |

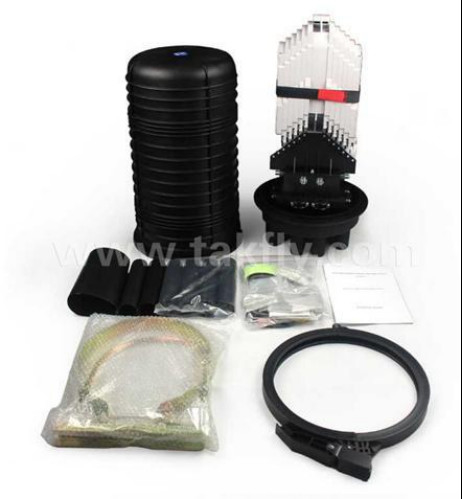

| 1 | غطاء FOSC | 1 قطعة | حماية وصلات كابلات الألياف بالكامل | الارتفاع × القطر 360 مم × 177 مم | |
| 2 | علبة لصق الألياف الضوئية (FOST) |
الأعلى. 12 صينية (متعددة) الأعلى. 12 صينية (شريط) |
تثبيت الأكمام الواقية القابلة للانكماش بالحرارة وعقد الألياف |
مناسبة لـ: بانشي: 12,24 (النوى) الشريط: 6 (قطع) |
|
| 3 | صينية عقد الألياف | 1 قطعة | عقد الألياف مع طبقة واقية | ||
| 4 | قاعدة | 1 مجموعة | إصلاح الهيكل الداخلي والخارجي | ||
| 5 | طوق بلاستيكي | 1 مجموعة | التثبيت بين غطاء FOSC والقاعدة | ||
| 6 | تركيب الختم | 1 قطعة | الختم بين غطاء FOSC والقاعدة | ||
| 7 | اختبار الضغط صمام |
1 مجموعة | بعد حقن الهواء، يتم استخدامه لاختبار الضغط واختبار الختم | التكوين حسب المتطلبات | |
| 8 |
جهاز التأريض المشتق |
1 مجموعة |
اشتقاق جزء ميتا من كابلات الألياف في FOSC للتوصيل الأرضي |
التكوين حسب المتطلبات |
|
2.3 الملحقات الرئيسية والأدوات الخاصة
| لا. | اسممُكَمِّلات | كمية | الاستخدام | ملاحظات | |
| 1 |
كم واقي قابل للانكماش بالحرارة |
حماية وصلات كابلات الألياف | التكوين حسب سعة |
||
| 2 |
ربطة عنق نايلون |
|
تثبيت الألياف مع الحمايةمعطف |
التكوين حسب سعة |
|
| 3 |
غلاف تثبيت قابل للتقلص بالحرارة (مفرد) |
تحديدوختم واحد |
التكوين حسب المتطلبات | ||
| 4 | جلبة تثبيت قابلة للتقلص بالحرارة (الكتلة) | التثبيت والختمكتلةكابل الألياف | التكوين حسب المتطلبات | ||
| 5 |
مقطع المتفرعة |
كابلات الألياف المتفرعة |
التكوين حسب المتطلبات | ||
| 6 |
سلك التأريض |
1 قطعة |
وضع من خلال بين أجهزة التأريض |
||
| 7 |
المجففة |
1 قطعة |
ضعه في FOSC قبل الغلق لتجفيف الهواء |
||
| 8 |
ورقة وضع العلامات |
1 قطعة |
وضع العلامات على الألياف |
||
| 9 |
وجع خاص |
1 قطعة |
تشديد الجوز من الأساسية المقواة |
||
| 10 |
أنبوب عازلة |
يقررها العملاء |
مربوطة بالألياف ومثبتة باستخدام FOST، لإدارة المخزن المؤقت |
التكوين حسب المتطلبات | |
| 11 |
ورق الألمنيوم |
1 قطعة |
حماية الجزء السفلي من FOSC |
||
3. الأدوات اللازمة للتثبيت
3.1 المواد التكميلية (يقدمها المشغل)
| اسم المواد | الاستخدام |
| شريط لاصق من نوع سكوتش | وضع العلامات، وتحديد مؤقتا |
| الكحول الإيثيلي | تنظيف |
| الشاش | تنظيف |
3.2 الأدوات الخاصة (التي سيقدمها المشغل)
| اسمأدوات | الاستخدام |
|
قطع الألياف |
قطع كابل الألياف |
|
متجرد الألياف |
قم بإزالة الطبقة الواقية من كابل الألياف |
|
أدوات التحرير والسرد |
تجميع FOSC |
3.3 الأدوات العالمية (التي سيقدمها المشغل)
|
اسم الأدوات |
الاستخدام والمواصفات |
|
شريط الفرقة |
قياس كابلات الألياف |
|
قاطع الأنابيب |
قطع كابل الألياف |
|
قاطع كهربائي |
خلع الطبقة الواقية من كابل الألياف |
|
كماشة مختلطة |
قطع الأساسية المسلحة |
|
مفك البراغي |
مفك براغي متقاطع/متوازي |
|
مقص |
|
|
غطاء مقاوم للماء |
مقاوم للماء والغبار |
|
وجع معدني |
تشديد الجوز من الأساسية المقواة |
3.4 أدوات الربط والاختبار (يقدمها المشغل)
| اسم الصكوك | الاستخدام والمواصفات |
| آلة الربط الانصهار | الربط بالألياف |
| أوتدر | اختبار الربط |
| أدوات الربط المؤقتة | اختبار مؤقت |
| رشاش حريق | كم تثبيت قابل للانكماش بالحرارة |
إشعار: يجب توفير الأدوات وأدوات الاختبار المذكورة أعلاه من قبل المشغلين أنفسهم.
4. مخطط تدفق التثبيت
5. عملية تثبيت FOSC.
5.1 الخطوة الأولى - افتح الإغلاق
5.1.1 تنظيف المكان وتحديد مكان تركيب FOSC ومن ثم وضع كابلات الألياف المطلوبة.
5.1.2 التحقق مما إذا كانت المكونات الرئيسية والملحقات قد تم إعدادها بشكل جيد داخل العبوة.
5.1.3 فتح الإغلاق
- قم بفك مسمار تثبيت الطوق واسحب نظام قفل الطوق للخارج، ثم تابع عملية فك الطوق.
- اسحب غطاء FOSC لأعلى للخارج، ومن الممكن أن يبدأ التثبيت. 5.1.4 انظر الرسم 1
قضايا هامة:إذا لم تكن حالة الطقس جيدة بما فيه الكفاية، فيجب نصب خيمة مقاومة للماء والغبار.
5.2 الخطوة الثانية - تحديد طول كابل الألياف المراد تثبيته وتجريده من الداخل FOSC
5.2.1 إذا كانت جميع الألياف مخصصة لربط الفروع، فيرجى الرجوع إلى الرسم 2(أ) لمعرفة طول التجريد.
5.2.2 إذا كانت بعض الألياف مخصصة للربط المباشر، في حين أن بعضها الآخر مخصص لربط الفروع، فيرجى الرجوع إلى الرسم 2(ب) لمعرفة طول التجريد.
5.2.3 انظر الرسم 2.
قضايا هامة:
- احتفظ بطول كافٍ من كابل الألياف ليتم ربطه.
- يمكن أيضًا تحديد طول التجريد من قبل العملاء وفقًا لمتطلبات التثبيت
5.3 الخطوة الثالثة - قم بإزالة الطبقة الواقية من كابلات الألياف والألياف
5.3.1 قم بإزالة الطبقة الواقية من كابل الألياف من درجة الحرارة. علامة تحديد الموقع مع القاطع والمزيل، يرجى الرجوع إلى الرسم 2 لمعرفة طول التجريد. يمكن أيضًا تحديد طول التجريد وفقًا لمتطلبات التثبيت
5.3.2 انظر الرسم 3.
قضايا هامة: إذا كان من الصعب سحب كل الطبقة الواقية من كابل الألياف في وقت واحد، فقم بإزالتها قسمًا تلو الآخر لتجنب تكسر الألياف.
5.4 الخطوة الرابعة – فصل قلوب الألياف وتحضير العمل قبل تثبيت كابل الألياف.
5.4.1 قم بربط طبقتين من الشريط العازل على طبقة واقية من الألياف الأساسية للحماية. في هذه الأثناء، تخلصي من الحشوة لفصل نواة الألياف وتنظيفها. قم بتشكيل حلقة بقطر 100 مم أو نحو ذلك وقم بتثبيتها على الألياف مؤقتًا بواسطة شريط لاصق.
5.4.2 اعتمادًا على كابل الألياف المقطوعة، تتوفر الحالتان التاليتان.
- يجب أن تكون جميع الألياف متفرعة بعد ربطها بالكامل.
- بعض الألياف مخصصة للربط المباشر بعد لفها، في حين أن البعض الآخر مخصص لربط الفروع.
5.4.3 يتم تزويد FOSC بثلاثة أنابيب دخول/خروج فردية تناسب كابلات الألياف الفردية بحد أقصى. قطر ф16mm وأنبوب دخول/خروج جماعي واحد يناسب قطعة واحدة من كابلات الألياف بحد أقصى. قطر ф 25 مم أو قطعتين من كابلات الألياف بحد أقصى. قطر ф 21 مم أو قطع متعددة من كابلات الألياف ذات القطر القصير.
5.4.4 يلزم وجود أنبوب دخول/خروج جماعي إذا كانت بعض الألياف مخصصة للتمرير المباشر
5.4.5 يمكن فك غطاء أنبوب الدخول/الخروج المقابل قليلاً باستخدام مفك البراغي من الداخل إلى الخارج وفقًا لعدد وقطر كابل الألياف المطلوب.
5.4.6 احتياطي النواة المعززة بطول 70 ملم وقطع النواة غير الضرورية.
5.4.7 انظر الرسم 4 والرسم 5.
قضايا هامة: يجب اختيار أنابيب الدخول/الخروج بدقة لتسهيل الربط والختم.
5.5 إصلاح النواة المقواة، والتكثيف الحراري، وإصلاح وختم كابلات الألياف.
5.5.1 أدخل كابل الألياف في أنبوب التثبيت القابل للانكماش الحراري المقابل، ثم أدخله أيضًا في أنبوب الدخول/الخروج الموجود في الجزء السفلي من FOSC.
5.5.2 فك صامولة التثبيت من القلب المقوى بمفتاح ربط خاص (بلاستيكي)، والذي سيتم إدخاله في فتحة التثبيت بعد ذلك وربطه. ثم أعد ربطه باستخدام مفتاح ربط معدني (يتم توفير المفتاح المعدني من قبل المشغل).
5.5.3 وصلة ربط قابلة للتقلص بالحرارة إلى كابل الألياف حتى جذرها يدويًا.
5.5.4 برجاء الرجوع إلى الرسم 5 لتثبيت مقطع التفريع.
5.5.5 غلاف التثبيت القابل للتقلص بالحرارة مع بخاخ الحريق لجعله يعانق أنبوب الدخول / الخروج وكابل الألياف للوصول إلى الختم الكامل.
5.5.6 انظر الرسم 5
قضية مهمة:
- يجب تشديد الجوز المثبت للقلب المقوى.
- أثناء التسخين، يجب أن يتقلص أنبوب التثبيت القابل للانكماش الحراري بالتساوي، ويجب ألا تكون هناك فقاعات ومسام وعيوب أخرى داخل الأنبوب.
5.6 الخطوة السادسة - لصق الألياف
5.6.1 اتبع دليل المستخدم لآلة الربط الانصهار لربط الألياف.
مسألة هامة: انتبه إلى ثني الألياف وثنيها
5.7 الخطوة السابعة – تركيب غلاف حماية قابل للتقلص بالحرارة وألياف منزلية.
5.7.1 عند الانتهاء من ربط الألياف، يجب وضع حلقة الألياف الأولى على الجانب الأبعد من FOST، ويجب لف الألياف الضوئية المتبقية، لتكوين حلقة بقطر لا يقل عن 80 مم. ثم ضعه في FOST (علبة توصيل الألياف الضوئية) مع غلاف واقي قابل للانكماش بالحرارة. (أولاً قم بتثبيت الغلاف الواقي القابل للانكماش بالحرارة في الفتحة، ثم قم بتكبير قطر حلقة الألياف بشكل صحيح.)
5.7.2 انظر الرسم 6
مسألة هامة: انتبه إلى ثني الألياف وثنيها.
5.8 الخطوة الثامنة – إجراء فحص شامل
للتأكد من المتطلبات الفنية يجب اتباع التعليمات التالية:
5.8.1 يتم تثبيت الألياف ذات الطبقة الواقية برباط من النايلون عند مدخل FOST.
5.8.2 يجب الضغط على حلقة التثبيت من الداخل إلى الخارج لتثبيت FOST بشكل صحيح.
5.8.3 ينبغي لف الألياف المستقيمة والمحفوظة ذات الطبقة الواقية إلى صينية حفظ الألياف.
5.8.4 التحقق مما إذا كانت أدوات الشد الداخلية وصمولة التثبيت للقلب المقوى مشدودة بشكل جيد.
5.8.5 التحقق مما إذا كان تركيب الختم قد تم تركيبه بدقة وسلاسة.
5.8.6 التحقق مما إذا كانت غلاف التثبيت القابل للانكماش الحراري موثوقًا به ومحكم الغلق تمامًا.
5.8.7 انظر الرسم 7.
قضايا هامة:في حالة حدوث أي مشاكل، يجب حلها على الفور.
5.9 الخطوة التاسعة – تجميع مبيت FOSC وإصلاح FOSC
5.9.1 ضع المادة المجففة في FOSC.
5.9.2 ضع غطاء FOSC على القاعدة مباشرة.
5.9.3 قم بتركيب طوق بلاستيكي بين غطاء FOSC والقاعدة، وأحكم ربط نظام قفل الحلقة، والذي سيتم تثبيته بواسطة مسمار تثبيت الحلقة بعد ذلك.
5.9.4 تركيب FOSC
- التطبيق الجوي: قم بتثبيت الطوق المعدني والعارضة على العمود. يرجى الرجوع إلى الرسم 8
- تطبيق التركيب على الحائط: ثبت الدعامة على الحائط باستخدام مسمار. (طوق معدني غير مطلوب.)
- التطبيق تحت الأرض: ليس هناك حاجة إلى طوق معدني.
5.9.5 انظر الرسم 8
قضايا هامة:
- انتبه أثناء تركيب الطوق البلاستيكي.
- مواصفات الترباس لتثبيت الدعامة هي M8.
