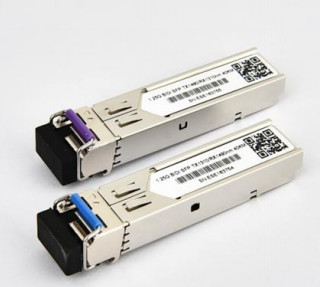

1.25 جيجابايت في الثانية جهاز استقبال SFP ثنائي الاتجاه، 20 كيلومتر وصول Tx1310nm/Rx1490nm
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ، شنتشن |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | TK-Bxx92-3LCD20 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 حبة |
|---|---|
| الأسعار: | US$0.01 ~ US$1200/PC |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
|
معلومات تفصيلية |
|||
| نسبة: | 50/50 | طول الموجة المركزي: | 1450 نانومتر |
|---|---|---|---|
| فقدان الإدراج: | ≤0.3 ديسيبل | وزن العبوة: | 10 غرام |
| نوع الحزمة: | ألياف عارية، أنبوب فضفاض 900 مم، كابل 2 مم | موجي: | 1310 نانومتر |
| محاذاة المحور: | المحور البطيء أو المحور السريع | نطاق الطول الموجي: | 1310 نانومتر ، 1550 نانومتر |
| التطبيق: | أنظمة الاتصالات البصرية | نسبة الفاصل: | 98/2 |
| درجة حرارة التخزين: | -40 ~ + 85 درجة | رقم المنفذ: | 1 × 2 |
| طول الألياف: | 1 متر | الألياف: | ألياف PM Corning 980nm |
| القدرة على التعامل مع الطاقة: | قوة عالية | ||
| إبراز: | جهاز استقبال ثنائي الاتجاه Tx1310nm/Rx1490nm SFP,1.25 جيجابايت في الثانية (SFP Bi-Directional Transceiver),20 كم الوصول SFP ناقل الاستقبال ثنائي الاتجاه,1.25Gbps SFP Bi-Directional Transceiver,20KM Reach SFP Bi-Directional Transceiver |
||
منتوج وصف
- أجهزة الاستقبال SFP-BIDI هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم معدل بيانات مزدوج 1.25Gbps / 1.0625Gbps ومسافة نقل 20KM مع SMF.
- يتكون جهاز الاستقبال من ثلاثة أجزاء: جهاز إرسال ليزر FP ، وقطر فوتوديود PIN متكامل مع مكبر مسبق عبر العائق (TIA) ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات أمان الليزر من الفئة الأولى.
- تتماشى أجهزة الاستقبال مع اتفاقية SFP متعددة المصادر (MSA) و SFF-8472. لمزيد من المعلومات، يرجى الرجوع إلى SFP MSA.
الخصائص
- معدل بيانات مزدوج من 1.25Gbps/1.063Gbps
- ليزر FP 1310nm و كاشف ضوء PIN لنقل 20 كيلومتر
- تتوافق مع SFP MSA و SFF-8472 مع حاوية LC بسيطة
- مراقبة التشخيص الرقمي: المعايرة الداخلية أو المعايرة الخارجية
- متوافق مع SONET OC-24-LR-1
- متوافق مع RoHS
- +3.3 فولت مصدر طاقة واحد
- نطاق درجة حرارة الحالة التشغيلية: 0 °C إلى +70 °C (التجارية) /-40 °C إلى +85 °C (الصناعية)
التطبيقات
- غيغابيت إيثيرنت
- قناة الألياف
- التبديل إلى واجهة التبديل
- تطبيقات الخلفية المتحولة
- واجهة جهاز التوجيه / الخادم
- أنظمة نقل بصرية أخرى
الوحدة حجب الرسم البياني
مطلقة أقصى التصنيفات
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة | الحكم |
| حد أقصى لجهد التزويد | Vcc | -0.5 | 4.7 | V | ||
| درجة حرارة التخزين | الـ TS | -40 | 85 | °C | ||
| درجة حرارة تشغيل الحالة | القمة | 0 | 70 | °C |
الكهرباء السمات(TOP = 0 إلى 70 درجة مئوية ، VCC = 3.15 إلى 3.60 فولت)
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة | الحكم |
| فولتاج التغذية | Vcc | 3.15 | 3.3 | 3.6 | V | |
| تيار التوريد | إيكس | 185 | 280 | mA | ||
| جهاز إرسال | ||||||
| عائق التفاضل المدخل | (رين) | 100 | Ω | 1 | ||
| سوينج إدخال البيانات ذات نهاية واحدة | (فين) | 250 | 1200 | mV | ||
| إرسال تشغيل الجهد | مرض جنسي | Vcc13 | Vcc | V | ||
| إرسال تشغيل الجهد | VEN | البقرة | (في + 0)8 | V | 2 | |
| إيقاف إرسال وقت التأكيد | 10 | نحن | ||||
| المستقبل | ||||||
| تحريك بيانات الإخراج ذات نهاية واحدة | (فوت) ، (بي بي) | 250 | 800 | mV | 3 | |
| وقت ارتفاع بيانات الإخراج | tr | 100 | 175 | ps | 4 | |
| وقت سقوط بيانات الإخراج | tf | 100 | 175 | ps | 4 | |
| خطأ خسارة | خطأ VLOS | Vcc05 | VccHOST | V | 5 | |
| خسارة طبيعية | قاعدة VLOS | البقرة | (في + 0)5 | V | 5 | |
| رفض إمدادات الطاقة | PSR | 100 | mVpp | 6 | ||
ملاحظات:
- متصلة مباشرةً بمؤشرات دخول البيانات التايكسية
- أو دائرة مفتوحة.
- إلى 100 أوم التوقف التفاضلي.
- 20 80 ٪
- فقدان الإشارة هو LVTTL. المنطق 0 يشير إلى التشغيل الطبيعي؛ المنطق 1 يشير إلى عدم الكشف عن إشارة.
- حساسية المستقبل تتوافق مع تعديل التشعبات في إمدادات الطاقة من 20 هرتز إلى 1.5 ميغاهرتز حتى القيمة المحددة المطبقة من خلال شبكة تصفية إمدادات الطاقة الموصى بها.
الكهرباء المدخلات / الناتج السمات
| المعلم | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | ملاحظة | |
| التأرجح في الجهد المدخل | 120 | 820 | mVpp | 1 | |||
|
Tx تعطيل المدخلات |
هـ | فيروس نقص المناعة | 2.0 | Vcc + 0.3 |
V |
||
| (ل) | VIL | 0 | 0.8 | ||||
|
Tx مخرج خطأ |
هـ | VOH | 2.0 | Vcc + 0.3 |
V |
2 |
|
| (ل) | VOL | 0 | 0.8 | ||||
| فرق المدخلات | زين | 100 | Ω | ||||
| المعلم | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | ملاحظة | |
| التأرجح الاختلافي لجهد الخروج | 340 | 650 | 800 | mVpp | 3 | ||
|
Rx LOS الخروج |
هـ | VOH | 2.0 | Vcc + 0.3 | V |
2 |
|
| (ل) | VOL | 0 | 0.8 | ||||
ملاحظات:
1. TD +/- هي داخليا AC مقتربة مع 100Ω التوقف التفاضلي داخل الوحدة.
2. Tx Fault و Rx LOS هي مخرجات مجمع مفتوحة ، والتي يجب سحبها مع المقاومات من 4.7k إلى 10kΩ على اللوحة المضيفة. سحب الجهد بين 2.0V و Vcc + 0.3V.
3. RD +/- المخرجات هي داخليا AC مقترنة، وينبغي أن تنتهي مع 100Ω (اختلاف) في SERDES المستخدم
البصرية السمات
جهاز إرسال
| المعلم | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | ملاحظة |
| طول الموجة | λC | 1260 | 1310 | 1360 | nm | |
| الطاقة الخارجة (مفعول) | (بو) | -9 | -3 | dBm | 1 | |
| نسبة الانقراض | الطوارئ | 10 | ديسيبل | 1 | ||
| عرض الطيف RMS | Δλ | 4 | nm | |||
| وقت الارتفاع / الانخفاض (20٪ ~ 80٪) | Tr/Tf | 0.26 | ps | 2 | ||
| قناع العين الخارجي | تتوافق مع Telcordia GR-253-CORE و ITU-T G.957 | |||||
1القياس عند 2^23-1 NRZ نمط PRBS
2تعريف قناع العين
| المعلم | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | ملاحظة |
| طول الموجة | 1470 | 1510 | nm | |||
| الحساسية | (بسن) | -22 | dBm | 1 | ||
| الحد الأدنى من الحمل الزائد | بيماكس | -3 | dBm | |||
| أسعار الدفع | أبي | -36 | dBm | |||
| الخسائر في الاستثمار | Pd | -24 | dBm | 2 | ||
| التهاب النسيج | Pd-Pa | 0.5 | 6 | ديسيبل |
1تم قياس مصدر الضوء 1310nm (1490nm) ، ER=10dB؛ BER =<10^-12 @PRBS=2^23-1 NRZ.
2عندما يتم إلغاء تأكيد LOS ، فإن إصدار بيانات RX +/- هو إصدار إشارة.
الدبوس التعاريف و الوظائف
| رقم PIN | اسم | الوظيفة | الملاحظات |
| 1 | (في) | تكس الأرض | |
| 2 | خطأ Tx | إشارة خطأ Tx، مخرج الكولكتور المفتوح، نشط | 1 |
| 3 | إيقاف تشيكس | مدخل LVTTL، سحب داخلي، Tx معطلة على | 2 |
| 4 | MOD-DEF2 | إدخال البيانات / إخراج البيانات من الواجهة المتسلسلة بسلكين (SDA) | 3 |
| 5 | MOD-DEF1 | إدخال ساعة واجهة سلسلة من سلكين (SCL) | 3 |
| 6 | MOD-DEF0 | نموذج الإشارة الحالية | 3 |
| 7 | تحديد المعدل | لا يوجد اتصال | |
| 8 | لوس انجلوس | Rx فقدان الإشارة، مخرجات المجموعة المفتوحة، نشطة | 4 |
| 9 | (فيير) | Rx الأرض | |
| 10 | (فيير) | Rx الأرض | |
| 11 | (فيير) | Rx الأرض | |
| 12 | RD- | البيانات المستقبلة عكسية خارج | 5 |
| 13 | RD + | تم تسليم البيانات | 5 |
| 14 | (فيير) | Rx الأرض | |
| 15 | VccR | إمدادات الطاقة Rx | |
| 16 | VccT | إمدادات الطاقة Tx | |
| 17 | (في) | تكس الأرض | |
| 18 | TD+ | إرسال البيانات | 6 |
| 19 | الـ TD- | إرسال البيانات عكسياً في | 6 |
| 20 | (في) | تكس الأرض |
ملاحظات:
- عند ارتفاع، هذا الإخراج يشير إلى خطأ ليزر من نوع ما. انخفاض يشير إلى التشغيل الطبيعي. وينبغي أن يتم سحبها مع مقاومة 4.7 10KΩ على لوحة المضيف.
- TX disable هو مدخل يستخدم لإيقاف الناتج البصري للمرسّل. يتم سحبه داخل الوحدة بمقاومة 4.7 10KΩ. حالاته هي: منخفضة (0 0.8V): جهاز الإرسال يعمل (> 0.0).8، < 2.0 فولت): غير محددة عالية (2.0 فولت ~ Vcc + 0.3 فولت): جهاز الإرسال معطل مفتوح: جهاز الإرسال معطل
- Mod-Def 0،1,2. هذه هي دبوس تعريف الوحدة. يجب سحبها بمقاوم 4.7K 10KΩ على اللوحة المضيفة. يجب أن يكون فولتاج السحب VccT أو VccR.
- Mod-Def 0 تم تأسيسها من قبل الوحدة للإشارة إلى أن الوحدة موجودة Mod-Def 1 هو خط الساعة من الواجهة سلسلة سلكين لتحديد الهوية سلسلة
- Mod-Def 2 هو خط البيانات من الواجهة المتسلسلة السلكية اثنين لتحديد الهوية المتسلسلة
- عند ارتفاع، هذا الإخراج يشير إلى فقدان الإشارة (LOS) ، وانخفاض يشير إلى التشغيل العادي.
- RD +/-: هذه هي مخرجات المستقبل التفاضلي. إنها خطوط التفاضل 100Ω مقترنة بالتردد المتردد التي يجب أن تنتهي ب 100Ω (تفاضل) في SERDES المستخدم.يتم ربط التيار المتردد داخل الوحدة وبالتالي لا يلزم على لوحة المضيف.
- TD +/-: هذه هي مدخلات جهاز الإرسال التفاضلي. وهي خطوط تفاضلية مقترنة بالتردد المتردد مع نهاية تفاضلية 100Ω داخل الوحدة.يتم ربط التيار المتردد داخل الوحدة وبالتالي لا يلزم على لوحة المضيف.
رقمية التشخيص الوظائف
تدعم أجهزة الاستقبال TAKFLY TK-B3424-3LCD20 بروتوكول الاتصالات المتسلسلة ذي الأسلاك الثنائية كما هو محدد في SFP MSA. وهو مرتبط ارتباطًا وثيقًا جدًا بروتوكول E2PROM المحدد في معيار GBIC ،مع نفس المواصفات الكهربائية.
يوفر معرف SFP المتسلسل القياسي الوصول إلى معلومات التعريف التي تصف قدرات جهاز الاستقبال، والواجهات القياسية، والشركة المصنعة، وغيرها من المعلومات.
بالإضافة إلى ذلك، توفر أجهزة TAKFLY SFP Transceivers واجهة مراقبة تشخيصية رقمية مميزة ومحسنة، والتي تسمح بالوصول في الوقت الحقيقي إلى معايير تشغيل الجهاز مثل درجة حرارة أجهزة الاستقبال،تيار تحيز الليزر، والطاقة البصرية المرسلة، والطاقة البصرية المستقبلة وجهد إمداد جهاز الاستقبال. كما يحدد نظام متطور من إنذارات وإشارات التحذير،الذي يحذر المستخدمين النهائيين عندما تكون معايير تشغيل معينة خارج النطاق العادي المحدد في المصنع.
يحدد SFP MSA خريطة ذاكرة 256 بايت في E2PROM يمكن الوصول إليها عبر واجهة متسلسلة ذات سلكين على عنوان 8 بت 1010000X (A0h).واجهة مراقبة التشخيص الرقمي تستخدم عنوان 8 بت 1010001X (A2h)، لذلك خريطة الذاكرة المحددة أصلاً لا تتغير.وبالتالي ، فهي متوافقة بشكل كامل مع مواصفات GBIC واتفاق SFP Multi Source.
يتم مراقبة المعلومات التشغيلية والتشخيصية وتقديم تقاريرها بواسطة وحدة تحكم جهاز التشخيص الرقمي (DDTC) داخل جهاز التشخيص ، والتي يتم الوصول إليها من خلال واجهة متسلسلة ذات سلكين.عندما يتم تنشيط البروتوكول المتسلسل، يتم إنشاء إشارة الساعة المتسلسلة (SCL ، Mod Def 1) من قبل المضيف. الساعة الحافة الإيجابية البيانات في جهاز الاستقبال SFP إلى تلك الشرائح من E2PROM التي ليست محمية من الكتابة.الحافة السلبية ساعات البيانات من جهاز الاستقبال SFPإشارة البيانات المتسلسلة (SDA ، Mod Def 2) ثنائية الاتجاه لنقل البيانات المتسلسلة. يستخدم المضيف SDA بالتزامن مع SCL لتمييز بداية ونهاية تنشيط البروتوكول المتسلسل.يتم تنظيم الذكريات كسلسلة من كلمات البيانات 8 بت التي يمكن معالجتها بشكل فردي أو تسلسليالتشخيص الرقمي لـ TK-B3424-3LCD20 معايرة داخلية بشكل افتراضي
نموذجي واجهة الدوائر
الحزمة الأبعاد
التنظيم الامتثال
| السمة | الإشارة | الأداء |
| تفريغ كهربائي ثابت (ESD) | IEC/EN 61000-4-2 | متوافق مع المعايير |
| التداخل الكهرومغناطيسي (EMI) | فئة إيه إن 55022 (CISPR 22A) | متوافق مع المعايير |
| سلامة العين بالليزر | إدارة الأغذية والعقاقير 21CFR 1040.10، 1040.11 IEC/EN 60825-1، 2 | منتج ليزر من الفئة 1 |
| التعرف على المكونات | IEC/EN 60950, UL | متوافق مع المعايير |
| الـ ROHS | 2002/95/EC | متوافق مع المعايير |
| الكهرومغناطيسي | EN61000-3 | متوافق مع المعايير |
