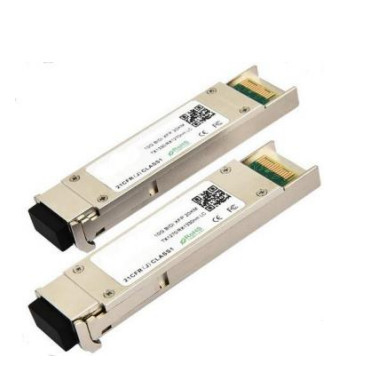

10 جيجابايت في الثانية الإتجاهية XFP ناقل الاستقبال 20 كيلومتر وصول Tx1270/Rx1330nm Tx1330/Rx1270nm
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ، شنتشن |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | TK-Bxx92-3LCD20 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 حبة |
|---|---|
| الأسعار: | US$0.01 ~ US$1200/PC |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
|
معلومات تفصيلية |
|||
| نسبة: | 50/50 | طول الموجة المركزي: | 1450 نانومتر |
|---|---|---|---|
| فقدان الإدراج: | ≤0.3 ديسيبل | وزن العبوة: | 10 غرام |
| نوع الحزمة: | ألياف عارية، أنبوب فضفاض 900 مم، كابل 2 مم | موجي: | 1310 نانومتر |
| محاذاة المحور: | المحور البطيء أو المحور السريع | نطاق الطول الموجي: | 1310 نانومتر ، 1550 نانومتر |
| التطبيق: | أنظمة الاتصالات البصرية | نسبة الفاصل: | 98/2 |
| درجة حرارة التخزين: | -40 ~ + 85 درجة | رقم المنفذ: | 1 × 2 |
| طول الألياف: | 1 متر | الألياف: | ألياف PM Corning 980nm |
| القدرة على التعامل مع الطاقة: | قوة عالية | ||
| إبراز: | جهاز استقبال XFP ثنائي الاتجاه,20 كيلومتر جهاز استقبال XFP,جهاز استلام XFP 10Gbps,20KM XFP Transceiver,10Gbps XFP Transceiver |
||
منتوج وصف
- تتوافق TAKFLY XFP-TKBxx92-3LCD20 مع IEEE803.3ae 10Gbase-Bx. ومسافة الإرسال تصل إلى 20KM على SMF.
- تتكون وحدة الإرسال من جهاز إرسال مع جهاز إرسال ليزر DFB 1270/ 1330nmمكبر أجهزة الكشف 1330/ 1270nm متكامل (IDP) مثبت في رأس بصري وIC الحد لـ postamp. Transmitter and receiver are separate within a wide temperature range of 0℃ to+70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
- نعم
الخصائص
- يدعم 9.95Gb / s إلى 10.5Gb / s معدلات البت
- - نعمبصمة XFP القابلة للتوصيل الساخن
-
الحد الأقصى لطول الرابط 20 كم مع SMF
-
جهاز إرسال ليزر DFB 1270/ 1330nm و جهاز استقبال ليزر 1330/ 1270nm
-
حزمة XFP MSA مع رابط LC
-
لا توجد ساعة مرجعية مطلوبة
-
دعم الحلقة الخلفية
-
+3.3 فولت ، +1.8 فولت مصدر الطاقة
-
تبديد الطاقة < 2 واط
-
متوافق مع RoHS
-
وظائف تشخيص رقمية مدمجة
-
نطاق درجة الحرارة من 0°C إلى 70°C
التطبيقات
- 10GBASE-LR عند 10.3125Gbps
- 10GBASE-LW عند 9.953Gbps
- 10GBASE-BX 10G إيثيرني
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة. | النوع. | ماكس. | الوحدة | ملاحظة |
| درجة حرارة التخزين | (تس) | -40 | - | 85 | oC | |
| الرطوبة المحيطة بالخزن | HA | 5 | - | 95 | % | |
| الرطوبة النسبية للعمل | RH | - | - | 85 | % | |
| تشغيل الكهرباء | الـ VCC | -صفر3 | - | 4 | V | |
| فولتاج مدخل الإشارة | الـ VCC | Vcc-0.3 | - | Vcc + 0.3 | V |
ظروف التشغيل الموصى بها
| المعلم | الرمز | دقيقة. | النوع. | ماكس. | الوحدة | ملاحظة |
| درجة حرارة التشغيل المحيطة | الـ TA | 0 | - | 70 | oC | بدون تدفق الهواء |
| تشغيل الكهرباء | الـ VCC | 3.14 | 3.3 | 3.47 | V | |
| تيار إمدادات الطاقة | الـ ICC | - | - | 450 | mA | |
| معدل البيانات | BR | 10.3125 | جيجابيتس | |||
| مسافة الإرسال | TD | 2 | - | 20 | كم | الملاحظة (1) |
| الألياف المقترنة | الألياف ذات الوضع الواحد | (ITU-T G)652 | ||||
مواصفات جهاز الإرسال
| المعلم | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة |
| متوسط الطاقة المطلقة | مكتب التوظيف | -2 | - | 2 | dBm | |
| متوسط طاقة الإطلاق ((لايزر مغلق) | مخرج من F |
- |
- |
-30 | dBm | الملاحظة (1) |
| نطاق تعديل البصري | (أو إم إيه) | -3 | - | - | dBm | الملاحظة (1) |
| نطاق طول الموجة المركزي | λC | 1270/1330 | nm | |||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |
| عرض النطاق الترددي ((-20dB) | σ | - | - | 1 | nm | |
| نسبة الانقراض | الطوارئ | 3.5 | 6 | - | ديسيبل | الملاحظة (2) |
| قناع العين الخارجي | تتوافق مع FC_PI_4 REV 7.0 | الملاحظة (2) | ||||
1) يتم إطلاق الطاقة البصرية في SMF
2) تم قياسها باستخدام نمط اختبار RPBS 2^31-1 @10.3125Gbs
مواصفات المستقبل
| المعلم | الرمز | دقيقة. | النوع. | ماكس. | الوحدة | ملاحظة |
| طول الموجة البصري للدخول | λIN | 1330/1270 | nm | |||
| حساسية المستقبل في المتوسط | رقم PIN | - | - | أربعة عشر4 | dBm | الملاحظة (1) |
| قوة التشبع المدخلة (التحميل الزائد) | الـ PSAT | 0.5 | - | - | dBm | الملاحظة (1) |
| أسعار الدفع | الـ PA | -30 | - | - | dBm | |
| الـ (LOS De-Assert) | PD | - | - | -15 | dBm | |
| LOS - التهاب الرئة | PHys | 0.5 | - | 4 | ديسيبل |
1) تم قياسها باستخدام نمط اختبار RPBS 2^31-1 @ 10.3125Gbs BER=< 10^-12 ER=6DB
خصائص الواجهة الكهربائية
| المعلم | الرمز | دقيقة. | النوع. | ماكس. | الوحدة | ملاحظة |
| إجمالي تيار إمدادات الطاقة | إيكس | - | - | 350 | mA | |
| جهاز إرسال | ||||||
| الجهد المختلف لدخول البيانات | VDT | 120 | - | 820 | mVp-p | |
| عائق مدخل الخط التفاضلي | RIN | 85 | 100 | 115 | أوهم | |
| عيب جهاز الإرسال | VFaultH | 2.4 | - | Vcc | V | |
| عيب جهاز الإرسال إنتاج منخفض | VFaultL | -صفر3 | - | 0.8 | V | |
| إيقاف تشغيل جهاز الإرسال | VDisH | 2 | - | Vcc + 0.3 | V | |
| إيقاف تشغيل جهاز الإرسال الجهد المنخفض | VDisL | -صفر3 | - | 0.8 | V | |
| المستقبل | ||||||
| التوتر الخارجي للبيانات | VDR | 300 | - | 850 | mVp-p | |
| عائق الخروج للخط التفاضلي | الطريق | 80 | 100 | 120 | أوهم | |
| المُستقبل (لوس) سحب المقاومة | RLOS | 4.7 | - | 10 | كوهم | |
| وقت صعود/انخفاض إصدار البيانات | tr/tf | 20 | - | - | ps | |
| إنتاج الكهرباء العالية | (فلاش) | 2 | - | Vcc | V | |
| إنتاج الكهرباء المنخفضة | VLOSL | -صفر3 | - | 0.4 | V | |
الدبوس الوصف
|
الدبوس |
المنطق |
الرمز |
الاسم/الوصف |
ملاحظة |
| 1 | الـ GND | الوحدة الأرضية | 1 | |
| 2 | VEE5 | اختياري 5.2 إمدادات الطاقة غير مطلوبة | ||
| 3 | LVTTL-I | الديزل المعدل | خفض تحديد الوحدة ؛ عندما يتم الاحتفاظ بها منخفضة يسمح للوحدة للرد على 2 سلك أوامر واجهة سلسلة | |
| 4 | LVTTL-O | أوقف | انقطاع (شريط) ؛ يشير إلى وجود حالة مهمة يمكن قراءتها عبر واجهة الأسلاك الثنائية المتسلسلة | 2 |
| 5 | LVTTL-I | TX_DIS | إيقاف تشغيل جهاز الإرسال، إيقاف تشغيل مصدر ليزر جهاز الإرسال | |
| 6 | VCC5 | +5 إمدادات الطاقة | ||
| 7 | الـ GND | الوحدة الأرضية | 1 | |
| 8 | VCC3 | إمدادات الطاقة +3.3 فولت | ||
| 9 | VCC3 | إمدادات الطاقة +3.3 فولت | ||
| 10 | LVTTL-I | الـ SCL | ساعة واجهة سريّة ذات سلكين | 2 |
| 11 | LVTTLI/O | الـ SDA | خط بيانات واجهة سريّة من سلكين | 2 |
| 12 | LVTTL-O | Mod_Abs |
"الوحدة غائبة" تشير إلى عدم وجود الوحدة الوحدة |
2 |
| 13 | LVTTL-O | Mod_NR |
الوحدة غير جاهزة؛ XGIGA يحددها كـ OR منطقي بين RX_LOS وفقدان القفل في TX/RX. |
2 |
| 14 | LVTTL-O | RX_LOS | مؤشر فقدان الإشارة في جهاز الاستقبال | 2 |
| 15 | الـ GND | الوحدة الأرضية | 1 | |
| 16 | الـ GND | الوحدة الأرضية | 1 | |
| 17 | CML-O | RD- | مخرجات البيانات المعاكسة للمستقبل | |
| 18 | CML-O | RD+ | مخرجات البيانات غير المنقلبة للمستقبل | |
| 19 | الـ GND | الوحدة الأرضية | 1 | |
| 20 | VCC2 | إمدادات الطاقة +1.8 فولت | ||
|
21 |
LVTTL-I |
P_Down/RST |
الطاقة إلى أسفل؛ عند ارتفاع، يضع الوحدة في طاقة منخفضة وضع الاستعداد وعلى حافة سقوط P_Down يبدأ إعادة تعيين الوحدة |
|
| إعادة تعيين: يبدأ الحافة الساقطة بإعادة تعيين كامل للوحدة بما في ذلك الواجهة المتسلسلة ذات الأسلاك الثنائية ، مما يعادل دورة الطاقة. | ||||
| 22 | VCC2 | إمدادات الطاقة +1.8 فولت | ||
| 23 | الـ GND | الوحدة الأرضية | 1 | |
| 24 | PECL-I | الرمز: | ساعة مرجعية مدخل غير معاكس، التيار المتردد متصل على اللوحة المضيفة | 3 |
| 25 | PECL-I | مرجع: | إدخال عكس الساعة المرجعية، التيار المتردد على اللوحة المضيفة | 3 |
| 26 | الـ GND | الوحدة الأرضية | 1 | |
| 27 | الـ GND | الوحدة الأرضية | 1 | |
| 28 | CML-I | تيد- | إدخال البيانات المعاكسة من جهاز الإرسال | |
| 29 | CML-I | TD+ | إدخال البيانات غير المعاكس من جهاز الإرسال | |
| 30 | الـ GND | الوحدة الأرضية | 1 |
ملاحظات:
1) يتم عزل أرضية دائرة الوحدة من أرضية هيكل الوحدة داخل الوحدة.
2) افتح المجمع؛ يجب أن يتم سحبها مع 4.7k ≈ 10kohms على لوحة المضيف إلى جهد ما بين 3.15V و 3.6V.
3) مدخل ساعة مرجعية غير مطلوب من قبل XFP-10GER. إذا كان موجودًا ، فسيتم تجاهله.
الكتلة الموصى بها الدوائر
المخطط الأبعاد
الامتثال التنظيمي
| السمة | الإشارة | الأداء |
| تفريغ كهربائي ثابت (ESD) | IEC/EN 61000-4-2 | متوافق مع المعايير |
| التداخل الكهرومغناطيسي (EMI) |
فئة B جزء 15 من إف سي سي EN 55022 فئة B (CISPR 22A) |
متوافق مع المعايير |
| سلامة العين بالليزر | إدارة الأغذية والعقاقير 21CFR 1040.10، 1040.11 IEC/EN 60825-1، 2 | منتج ليزر من الفئة 1 |
| التعرف على المكونات | IEC/EN 60950, UL | متوافق مع المعايير |
| الـ ROHS | 2002/95/EC | متوافق مع المعايير |
| الكهرومغناطيسي | EN61000-3 | متوافق مع المعايير |
وظائف التشخيص الرقمي
تدعم أجهزة الاستقبال TAKFLY TK-B3524-3LCD2 بروتوكول الاتصالات المتسلسلة ذي الأسلاك الثنائية كما هو محدد في SFP MSA. وهو مرتبط ارتباطًا وثيقًا جدًا بروتوكول E2PROM المحدد في معيار GBIC ،مع نفس المواصفات الكهربائية.
- نعم
يوفر معرف SFP المتسلسل القياسي الوصول إلى معلومات التعريف التي تصف قدرات جهاز الاستقبال، والواجهات القياسية، والشركة المصنعة، وغيرها من المعلومات.
بالإضافة إلى ذلك، توفر أجهزة TAKFLY SFP الإرسالية واجهة مراقبة تشخيصية رقمية محسنة فريدة، والتي تسمح بالوصول في الوقت الحقيقي إلى معايير تشغيل الجهاز مثل درجة حرارة جهاز الإرسال،تيار تحيز الليزر، والطاقة البصرية المرسلة، والطاقة البصرية المستقبلة، وجهد إمدادات جهاز الاستقبال. كما يحدد نظام متطور من الإنذار والإشارات التحذيرية،الذي يحذر المستخدمين النهائيين عندما تكون معايير تشغيل معينة خارج النطاق العادي المحدد من المصنع.
- نعم
يحدد SFP MSA خريطة ذاكرة 256 بايت في E2PROM يمكن الوصول إليها عبر واجهة متسلسلة ذات سلكين في عنوان 8 بت 1010000X (A0h).واجهة مراقبة التشخيص الرقمي تستخدم العنوان 8 بت 1010001X (A2h)، لذلك خريطة الذاكرة المحددة أصلاً لا تتغير.وبالتالي ، فهي متوافقة بشكل كامل مع مواصفات GBIC واتفاق SFP Multi Source.
يتم مراقبة المعلومات التشغيلية والتشخيصية وإبلاغها بواسطة وحدة تحكم جهاز التشخيص الرقمي (DDTC) داخل جهاز التشخيص ، والتي يتم الوصول إليها من خلال واجهة متسلسلة ذات سلكين.عندما يتم تنشيط البروتوكول المتسلسل، يتم إنشاء إشارة الساعة المتسلسلة (SCL ، Mod Def 1) من قبل المضيف. الساعة الحافة الإيجابية البيانات في جهاز الاستقبال SFP إلى تلك الأجزاء من E2PROM التي ليست محمية من الكتابة.الحافة السلبية ساعات البيانات من جهاز الاستقبال SFPإشارة البيانات المتسلسلة (SDA ، Mod Def 2) ثنائية الاتجاه لنقل البيانات المتسلسلة.
- نعم
يستخدم المضيف SDA بالتزامن مع SCL لتمييز بداية ونهاية تنشيط البروتوكول المتسلسل.يتم تنظيم الذاكرة كسلسلة من كلمات البيانات 8 بت التي يمكن معالجتها بشكل فردي أو تسلسليالتشخيص الرقمي لـ TK-B3524-3LCD2 معايرة داخلية بشكل افتراضي
