100Gb/s QSFP28 إلى 4x SFP28 كابل أوبتيكي نشط AOC كابل نقل بيانات سريع

100Gb/s QSFP28 إلى 4x SFP28 كابل أوبتيكي نشط AOC كابل نقل بيانات سريع

تفاصيل المنتج:

Place of Origin: Guangdong, SHENZHEN
اسم العلامة التجارية: TAKFLY
إصدار الشهادات: CE,ROHS,REACH,ISO9001,ISO14001
Model Number: QSFP28-4SFP28-xxx

شروط الدفع والشحن:

Minimum Order Quantity: 1 Pices
الأسعار: US$0.01 ~ US$1200/PC

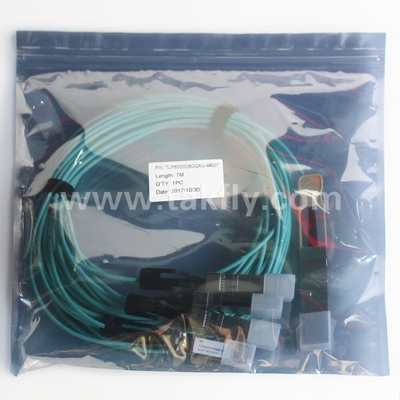

Packaging Details: spone + box + carton
Delivery Time: 3-7 working days
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
افضل سعر اتصل

معلومات تفصيلية

إبراز:

100Gb/s كابل QSFP28 إلى 4x SFP28 AOC,4x كابل بصري نشط SFP28,كابل AOC 100Gb / s QSFP28

,

4x SFP28 Breakout Active Optical Cable

,

100Gb/s QSFP28 AOC Cable

منتوج وصف

الوصف العام

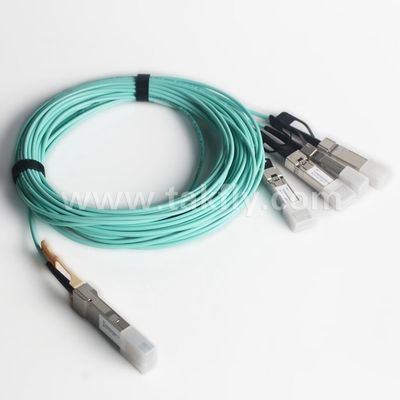

  • هذا المنتج هو كابل بصري فعال موازي معدل بيانات عالية (AOC) ، للتغلب على الحد من عرض النطاق الترددي للكابل النحاسي التقليدي.يتم إنهاء AOC بوحدة QSFP28 في نهاية واحدة وأربع وحدات SFP28 في الطرف الآخرمع محطة QSFP28، فإنه يوفر 4 قنوات نقل البيانات المستقلة و 4 قنوات استقبال البيانات عبر ألياف الشريط متعددة الأوضاع، كل قادرة على 25Gb / s العملية.
  • ثم يتم تنشيط شريط الألياف إلى أربعة كابلات الألياف، كل منها ينتهي بمودول SFP28.يمكن تحقيق معدل بيانات إجمالي 100 جيجابايت / ثانية عبر 100 متر من خلال هذا المنتج، لدعم تبادل البيانات الحاسوبية فائقة السرعة.
  • تم تصميم المنتج مع عامل الشكل ، والاتصال البصري / الكهربائي وفقًا لاتفاقيات QSFP28 و SFP28 متعددة المصادر (MSA).لقد تم تصميمها لتلبية ظروف التشغيل الخارجية القاسية بما في ذلك درجة الحرارة، الرطوبة والتداخلات EMI.
الوصف الوظيفي





  • The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideتنتشر الإشارات البصرية أولاً من خلال 4 خطوط نقل بيانات بصرية في ألياف الشريط متعددة الأوضاع ومن ثم من خلال أربعة كابلات ألياف مزدوجة النواة منفصلة.ثم يتم التقاطها بواسطة ثنائيات الصور داخل المستقبلات من 4 وحدات SFP28 في الطرف الآخريتم تحويل الإشارات البصرية إلى إشارات كهربائية ، والتي يتم إخراجها من قبل المستقبلات من وحدات SFP28 الـ 4 بشكل فردي.
  • في الاتجاه العكسي، كل من وحدات SFP28 الأربعة تحويل إشارة المدخل الكهربائي إلى إشارة بصرية بواسطة VCSEL مدفوع داخل الوحدة على جانب جهاز الإرسال.4 إشارات بصرية تنتشر أولا من خلال خطوط نقل أخرى من 4 كابلات الألياف مزدوجة النواة منفصلة ومن ثم من خلال تلك في ألياف الشريط متعددة الأوضاعيتم التقاطها بواسطة صف من ثنائيات الصور داخل QSFP28 على جانب المستقبل. يتم تحويل الإشارات البصرية إلى إشارات كهربائية موازية وإخراجها. ونتيجة لذلك ، يتم تحويل الإشارات الضوئية إلى إشارات كهربائية موازية.محطة QSFP28 من الكابل لديها 8 منافذ، 4 لنقل البيانات و 4 لاستقبال البيانات ، لتوفير إجمالي معدل تبادل البيانات 100Gb / s في حين أن كل من المحطات 4 SFP28 في الطرف الآخر لديه منفذين ،1 لإرسال البيانات و 1 لاستقبالها، لتوفير 25Gb / s معدل تبادل البيانات.
محطة QSFP28

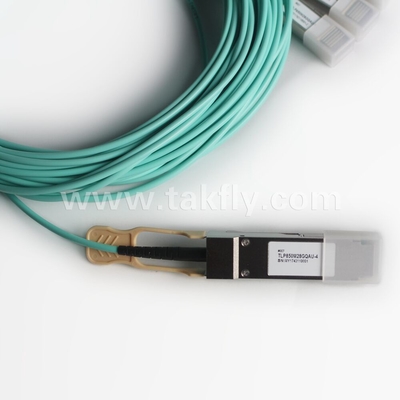

  • مطلوب مصدر طاقة واحد + 3.3 فولت لتشغيل هذا المنتج. يتم توصيل كل من دبوس مصدر الطاقة VccTx و VccRx داخلياً ويجب أن يتم تطبيقها بالتزامن.وفقاً لمواصفات MSA ، تقدم الوحدة 7 دبوس تحكم أجهزة منخفضة السرعة (بما في ذلك الواجهة المتسلسلة ذات السلكين): ModSelL ، SCL ، SDA ، ResetL ، LPMode ، ModPrsL و IntL.
  • Module Select (ModSelL) هو دبوس إدخال. عندما يتم الاحتفاظ به منخفضًا من قبل المضيف ، يستجيب هذا المنتج لأوامر الاتصال المتسلسل ذات السلكين.يسمح ModSelL باستخدام هذا المنتج على حافلة الواجهة الواحدة ذات الأسلاك 2 يجب استخدام خطوط ModSelL الفردية.
  • مطلوب الساعة المتسلسلة (SCL) والبيانات المتسلسلة (SDA) لمواجهة الاتصال بالحافلة المتسلسلة ذات السلكين وتمكين المضيف من الوصول إلى خريطة الذاكرة QSFP28.
  • تمكن دبوس ResetL من إعادة تعيين كامل ، وإعادة الإعدادات إلى حالتها الافتراضية ، عندما يتم الاحتفاظ بمستوى منخفض على دبوس ResetL لفترة أطول من الحد الأدنى لطول النبض.أثناء تنفيذ إعادة ضبط يجب أن يتجاهل المضيف جميع بتات الحالة حتى يشير إلى اكتمال انقطاع إعادة ضبطيوضح المنتج ذلك عن طريق نشر إشارة IntL (Interrupt) مع بت Data_Not_Ready المرفوض في خريطة الذاكرة.لاحظ أنه عند تشغيل (بما في ذلك إدخال الساخن) يجب أن تعلن الوحدة هذه الانتهاء من إعادة تعيين انقطاع دون الحاجة إلى إعادة تعيين.
  • يتم استخدام دبوس وضع الطاقة المنخفضة لتحديد الحد الأقصى لاستهلاك الطاقة للمنتج لحماية المضيفين الذين غير قادرين على تبريد وحدات الطاقة العالية ،إذا تم إدخال هذه الوحدات عن طريق الخطأ.
  • وحدة الحاضر (ModPrsL) هي إشارة محلية إلى لوحة المضيف الذي، في غياب المنتج، عادة ما يتم سحبها إلى المضيف Vcc. عندما يتم إدخال المنتج في المرفق،أنه يكمل مسار إلى الأرض من خلال المقاومة على لوحة المضيف ويؤكد الإشارة. ModPrsL بعد ذلك يشير إلى وجوده عن طريق تعيين ModPrsL إلى حالة Low.
  • انقطاع (IntL) هو دبوس خروجي. يشير "منخفض" إلى خطأ تشغيلي محتمل أو حالة حرجة للنظام المضيف.يحدد المضيف مصدر الانقطاع باستخدام الواجهة المتسلسلة ذات السلكين. دبوس IntL هو مخرج مجمع مفتوح ويجب سحب إلى الجهد المضيف Vcc على لوحة المضيف.

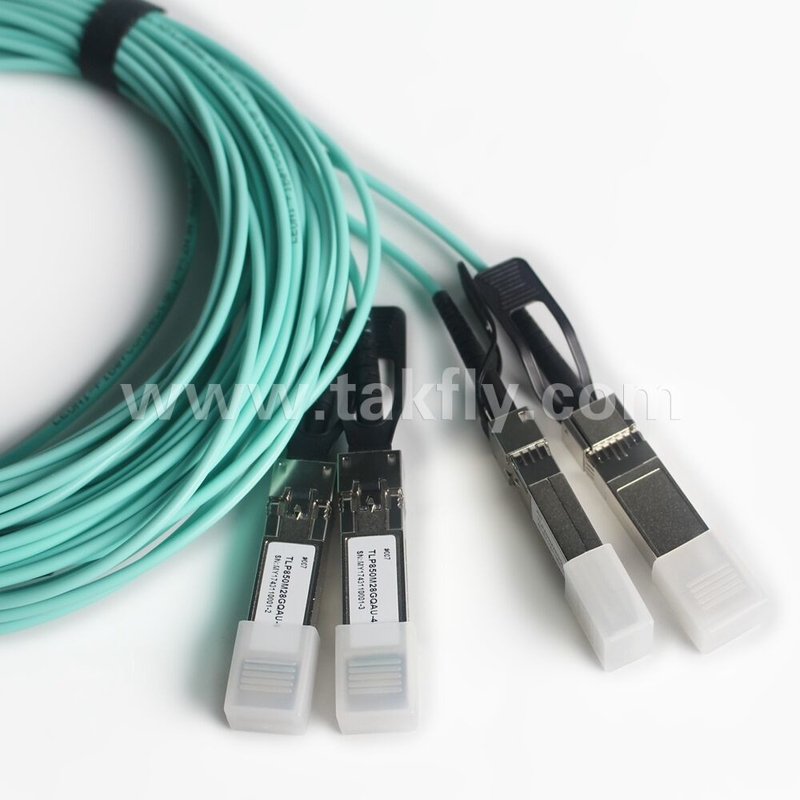

محطات SFP28





  • واجهة وحدة SFP28 الكهربائية متوافقة مع المواصفات الكهربائية SFI. عائق مدخل جهاز الإرسال ومخرج جهاز الاستقبال هو 100 أوم الفرق. خطوط البيانات مقترنة داخليا AC.توفر الوحدة إيقافًا متباينًا وتقلل من التحول من التفاضل إلى الوضع المشترك لإيقاف إشارة عالية الجودة وانخفاض EMI.SFI عادة ما تعمل على 200 ملم من مواد FR4 المحسنة أو ما يصل إلى حوالي 150 ملم من FR4 القياسية مع رابط واحد.
  • يقوم جهاز الإرسال بتحويل البيانات الكهربائية المتسلسلة PECL أو CML من 25Gbit / s إلى بيانات بصرية متسلسلة. يتم توفير Transmit Disable (Tx_Dis) المتوافق مع الجمع المفتوح.المنطق أو عدم وجود اتصال على هذا الدبوس سيتم تعطيل الليزر من إرسالالمنطق 0 على هذا الدبوس يوفر التشغيل الطبيعيجهاز الإرسال لديه حلقة التحكم في الطاقة التلقائية الداخلية (APC) لضمان قوة إنتاج بصرية ثابتة عبر تقلبات فولتاج الإمداد ودرجة الحرارة. يتم توفير خطأ نقل متوافق مع الجمع المفتوح (Tx_Fault). TX_Fault هو اتصال مخرج الوحدة الذي عندما يكون مرتفعًا ،يشير إلى أن جهاز إرسال الوحدة قد اكتشف حالة خطأ تتعلق بتشغيل الليزر أو السلامة. اتصال الخروج TX_Fault هو منفذ مفتوح / جامع ويجب سحبها إلى Vcc_Host في المضيف مع مقاومة في النطاق 4.7-10 kΩ. TX_Disable هو اتصال مدخل الوحدة.عندما يتم تأكيد TX_Disable عالية أو ترك مفتوحة، يجب إيقاف تشغيل مخرج جهاز إرسال وحدة SFP28. يجب سحب هذا الاتصال إلى VccT بمقاومة من 4.7 kΩ إلى 10 kΩ
  • يقوم المستقبل بتحويل البيانات البصرية المتسلسلة 25Gbit / s إلى بيانات كهربائية متسلسلة PECL / CML. يتم توفير ضياع إشارة متوافق مع الجمع المفتوح.Rx_LOS عند ارتفاع يشير إلى مستوى إشارة بصرية أقل من المستوى المحدد في المعيار المعنياتصال Rx_LOS هو مخرج مفتوح للصرف / الجمع ويجب سحبها إلى Vcc_Host في المضيف بمقاومة في نطاق 4.7-10 kΩ ، أو مع إنهاء نشط.يتم التوصية بتصفية مصدر الطاقة لكل من جهاز الإرسال والمستقبلتم تصميم إشارة Rx_LOS كإشارة أولية للنظام الذي تم تركيب SFP28 فيه أن قوة الإشارة المستلمة أقل من النطاق المحدد.يشير هذا الإشارة عادة إلى الكابلات غير المثبتة، كابلات مكسورة، أو معطلة، فشل أو جهاز إرسال مغلق في الطرف الآخر من الكابل.
  • وحدات SFP28 قابلة للشحن الساخن. يشير الشحن الساخن إلى توصيل أو فصل وحدة أثناء تشغيل اللوحة المضيفة. وصلة المضيف SFP28 هي 0.8 ملم مساحة 20 وضع الزاوية اليمنى المحسنة الموصول بها من قبل SFF-8083، أو موصل متراكم مع ما يعادلها مع أداء كهربائي مماثل. SFP28 الاتصالات الوحدة المزدوجة مع المضيف في ترتيب الأرض،
    القوة، تليها الإشارة.
الدرجات القصوى المطلقة
يجب أن يلاحظ أن العمل الذي يتجاوز أي من أقصى القيم المطلقة الفردية قد يتسبب في تلف دائم لهذه الوحدة.
المعلم
الرمز
دقيقة
ماكس
الوحدات
الملاحظات
درجة حرارة التخزين
TS
-40
85
degC

درجة حرارة الحجرة
Tأوب
0
70
degC

تشغيل الكهرباء
Vسي سي
-صفر5
3.6
V

الرطوبة النسبية (غير مكثفة)
RH
0 85
%




ظروف التشغيل الموصى بها ومتطلبات إمدادات الطاقة
المعلم
الرمز
دقيقة
نموذجي
ماكس
الوحدات
درجة حرارة الحجرة
Tأوب
0

70
degC
تشغيل الكهرباء
Vسي سي
3.135
3.3
3.465
V
معدل البيانات لكل ممر (QSFP28)

25.78125
28.05
جيجابايت/ثانية
معدل البيانات (كل SFP28)

25.78125
28.05
جيجابايت/ثانية
فولتاج مدخل التحكم مرتفع
  2
Vcc
V
ضغط مدخل التحكم منخفض
  0
0.8
V



الـ ESD
تم تحديد هذا جهاز الاستقبال على أنه عتبة ESD 1kV لبنة SFI و 2kV لجميع بنات المدخلات الكهربائية الأخرى ، تم اختبارها وفقًا لميل STD-883 ، الأسلوب 3015.4 / JESD22-A114-A (HBM).لا تزال هناك حاجة إلى احتياطات ESD العادية أثناء التعامل مع هذه الوحدةهذا جهاز الاستقبال يتم شحنه في ESD
التعبئة الحماية. يجب إزالته من التعبئة والتعبئة والتعامل معها فقط في بيئة محمية من قبل ESD.

أمان الليزر
هذا منتج ليزر من الفئة 1 وفقًا لـ IEC 60825-1:2007هذا المنتج يتوافق مع 21 CFR 1040. 10 و 1040. 11 باستثناء الانحرافات بموجب إشعار الليزر رقم 50 بتاريخ (24 يونيو 2007)
