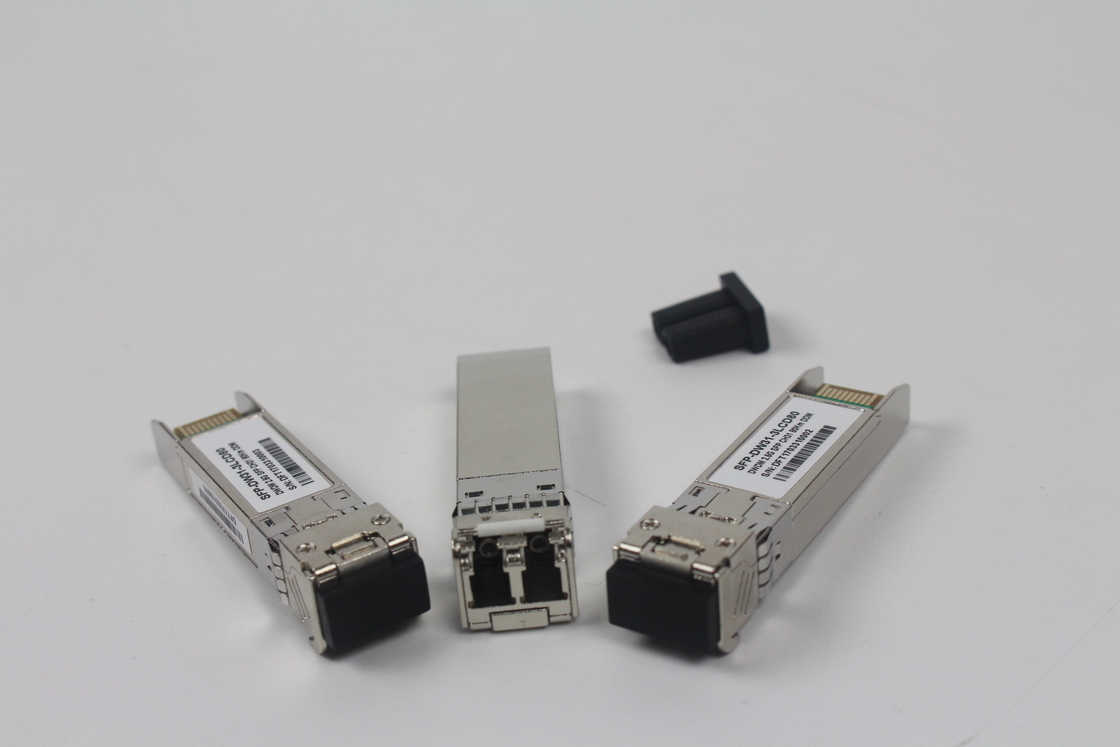

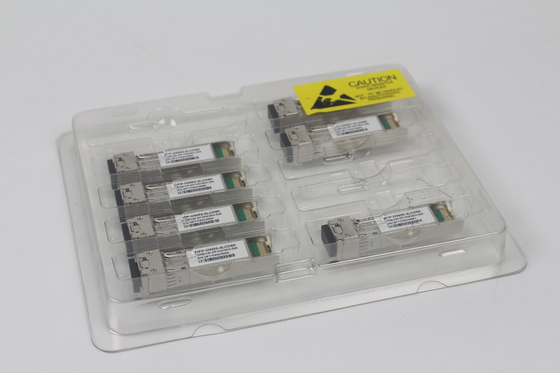

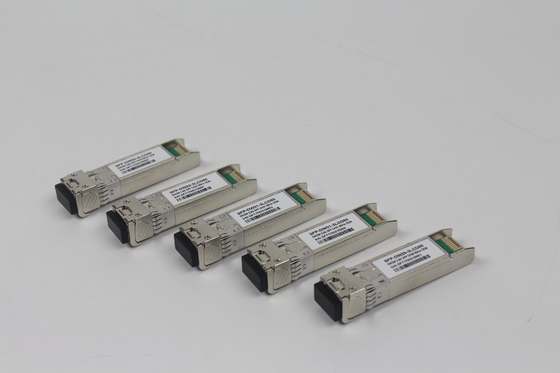

10Gbps DWDM 40KM 50GHz جهاز استقبال SFP +
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ، شنتشن |
| اسم العلامة التجارية: | TAKFLY |
| إصدار الشهادات: | CE,ROHS,REACH,ISO9001,ISO14001 |
| رقم الموديل: | TKQS28-100G-SR4 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 حبة |
|---|---|
| الأسعار: | US$0.01 ~ US$1200/PC |
| وقت التسليم: | 3-7 أيام عمل |
| شروط الدفع: | L/C,D/A,D/P,T/T,ويسترن يونيون,MoneyGram |
|
معلومات تفصيلية |
|||
| نسبة: | 50/50 | طول الموجة المركزي: | 1450 نانومتر |
|---|---|---|---|
| فقدان الإدراج: | ≤0.3 ديسيبل | وزن العبوة: | 10 غرام |
| نوع الحزمة: | ألياف عارية، أنبوب فضفاض 900 مم، كابل 2 مم | موجي: | 1310 نانومتر |
| محاذاة المحور: | المحور البطيء أو المحور السريع | نطاق الطول الموجي: | 1310 نانومتر ، 1550 نانومتر |
| التطبيق: | أنظمة الاتصالات البصرية | نسبة الفاصل: | 98/2 |
| درجة حرارة التخزين: | -40 ~ + 85 درجة | رقم المنفذ: | 1 × 2 |
| طول الألياف: | 1 متر | الفيبر: | ألياف PM Corning 980nm |
| القدرة على التعامل مع الطاقة: | قوة عالية | ||
منتوج وصف
الخصائص
- وصلات بيانات تصل إلى 11.1Gbps
- ما يصل إلى 40 كيلومتر من الإرسال على SMF
- ليزر DWDM EML ومستقبل PIN
- غطاء معدني ، لخفض EMI
- واجهة 2 أسلاك مع مراقبة تشخيصية رقمية متكاملة
- بصمة SFP + القابلة للشحن الساخن
- المواصفات المتوافقة مع SFF 8472
- متوافق مع SFP + MSA مع رابط LC
- مصدر طاقة واحد 3.3 فولت
- نطاق درجة حرارة التشغيل في الحالة: 0°C إلى 70°C
- تبديد الطاقة < 1.5 واط
التطبيقات
- 10GBASE-ER/EW
- قناة الألياف 10G 40km
- 10G Ethernet مع FEC
وصف المنتج
تتضمن أجهزة الاستقبال TAKFLY TKD-xx92-3LCD40 ثنائيًا PIN وإرسال DFB-EML مستقرًا في درجة الحرارة. تتوفر وظائف التشخيص الرقمي عبر I2C.تم تصميم هذه الوحدة لألياف الوضع الواحد وتعمل على طول موجة اسمي من 50GHz شبكة الاتحاد الدولي للاتصالاتطول الموجة C Band DWDM
اختيار المنتج
C-band λc طول الموجة Guide Pin Descriptions
|
القناة |
طول الموجة (nm) |
التردد (THZ) |
القناة |
طول الموجة (nm) |
التردد (THZ) |
|
|
|
|
|
|
|
|
C13 |
1567.13 |
191.30 |
C37 |
1547.72 |
193.70 |
|
|
|
|
|
|
|
|
C14 |
1566.31 |
191.40 |
C38 |
1546.92 |
193.80 |
|
|
|
|
|
|
|
|
C15 |
1565.50 |
191.50 |
C39 |
1546.12 |
193.90 |
|
|
|
|
|
|
|
|
C16 |
1564.68 |
191.60 |
C40 |
1545.32 |
194.00 |
|
|
|
|
|
|
|
|
C17 |
1563.86 |
191.70 |
C41 |
1544.53 |
194.10 |
|
|
|
|
|
|
|
|
C18 |
1563.05 |
191.80 |
C42 |
1543.73 |
194.20 |
|
|
|
|
|
|
|
|
C19 |
1562.23 |
191.90 |
C43 |
1542.94 |
194.30 |
|
|
|
|
|
|
|
|
C20 |
1561.42 |
192.00 |
C44 |
1542.14 |
194.40 |
|
|
|
|
|
|
|
|
C21 |
1560.61 |
192.10 |
C45 |
1541.35 |
194.50 |
|
|
|
|
|
|
|
|
C22 |
1559.79 |
192.20 |
C46 |
1540.56 |
194.60 |
|
|
|
|
|
|
|
|
C23 |
1558.98 |
192.30 |
C47 |
1539.77 |
194.70 |
|
|
|
|
|
|
|
|
C24 |
1558.17 |
192.40 |
C48 |
1538.98 |
194.80 |
|
|
|
|
|
|
|
|
C25 |
1557.36 |
192.50 |
C49 |
1538.19 |
194.90 |
|
|
|
|
|
|
|
|
C26 |
1556.55 |
192.60 |
C50 |
1537.40 |
195.00 |
|
|
|
|
|
|
|
|
C27 |
1555.75 |
192.70 |
C51 |
1536.61 |
195.10 |
|
|
|
|
|
|
|
|
C28 |
1554.94 |
192.80 |
C52 |
1535.82 |
195.20 |
|
|
|
|
|
|
|
|
C29 |
1554.13 |
192.90 |
C53 |
1535.04 |
195.30 |
|
|
|
|
|
|
|
|
C30 |
1553.33 |
193.00 |
C54 |
1534.25 |
195.40 |
|
|
|
|
|
|
|
|
C31 |
1552.52 |
193.10 |
C55 |
1533.47 |
195.50 |
|
|
|
|
|
|
|
|
C32 |
1551.72 |
193.20 |
C56 |
1532.68 |
195.60 |
|
|
|
|
|
|
|
|
C33 |
1550.92 |
193.30 |
C57 |
1531.90 |
195.70 |
|
|
|
|
|
|
|
|
C34 |
1550.12 |
193.40 |
C58 |
1531.12 |
195.80 |
|
|
|
|
|
|
|
|
C35 |
1549.32 |
193.50 |
C59 |
1530.33 |
195.90 |
|
|
|
|
|
|
|
|
C36 |
1548.51 |
193.60 |
C60 |
1529.55 |
196.00 |
|
|
|
|
|
|
|
|
خارج الاتحاد الدولي للاتصالات |
طول الموجة القصوى بين1528.77nm-1567.13 |
C61 |
1528.77 |
196.10 |
|
|
|
|
|
|
|
|
الدرجات القصوى المطلقة
|
المعلم |
الرمز |
دقيقة. |
-أجل. |
(ماكس) |
الوحدة |
ملاحظة |
|
درجة حرارة التخزين |
(تس) |
-40 |
- |
85 |
oC |
|
|
الرطوبة النسبية |
RH |
5 |
- |
95 |
% |
|
|
تشغيل الكهرباء |
الـ VCC |
-صفر3 |
- |
4 |
V |
|
|
فولتاج مدخل الإشارة |
|
(في سي سي 0)3 |
- |
Vcc + 0.3 |
V |
|
ظروف التشغيل الموصى بها
|
المعلم |
الرمز |
دقيقة. |
|
-أجل. |
(ماكس) |
الوحدة |
ملاحظة |
|
درجة حرارة تشغيل الحالة |
الحالة |
0 |
|
- |
70 |
oC |
بدون تدفق الهواء |
|
|
|
|
|
|
|
|
|
|
تشغيل الكهرباء |
الـ VCC |
3.14 |
|
3.3 |
3.47 |
V |
|
|
|
|
|
|
|
|
|
|
|
تيار إمدادات الطاقة |
الـ ICC |
- |
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
معدل البيانات |
BR |
|
|
10.3125 |
|
جيجابيتس |
|
|
|
|
|
|
|
|
|
|
|
مسافة الإرسال |
TD |
|
|
- |
40 |
كم |
|
|
|
|
|
|
|
|
|
|
|
الألياف المقترنة |
|
|
الألياف ذات الوضع الواحد |
|
|
9/125um SMF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
الخصائص البصرية
|
المعلم |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدة |
الملاحظة |
|
|
|
|
|
|
|
|
|
|
|
جهاز إرسال |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
متوسط الطاقة البصرية |
(بوت) |
-2 |
|
2 |
dBm |
1 |
|
|
|
|
|
|
|
|
|
|
|
طول الموجة البصري |
λc |
λc-0.1 |
|
λc + 0.1 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
مسافة الموجة المركزية |
|
|
100 |
|
غيغاهرتز |
2 |
|
|
|
|
|
|
|
|
|
|
|
نسبة الانقراض البصري |
الطوارئ |
6.0 |
|
|
ديسيبل |
|
|
|
|
|
|
|
|
|
|
|
|
جهاز الإرسال والتشتت |
TDP |
|
|
3.0 |
ديسيبل |
|
|
|
العقوبة |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
وضع الجانبي نسبة القمع |
SMSR |
30 |
|
|
ديسيبل |
|
|
|
|
|
|
|
|
|
|
|
|
متوسط قوة الإطلاق |
بوب |
|
|
-30 |
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
قناع العين الخارجي |
|
تتوافق مع IEEE 802.3ae |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
المستقبل |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
حساسية Rx |
RSENS |
|
|
-158 |
dBm |
3 |
|
|
|
|
|
|
|
|
|
|
|
قوة التشبع المدخل |
(س) |
-6 |
|
|
dBm |
|
|
|
(إفراط في الحمل) |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
نطاق طول الموجة |
λج |
1260 |
|
1600 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
الـ (LOS De-Assert) |
الخسارة |
|
|
-17 |
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
أسعار الدفع |
(لوسا) |
-30 |
|
|
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
التهاب النسيج |
|
0.5 |
|
|
ديسيبل |
|
|
|
|
|
|
|
|
|
|
|
|
ملاحظات: |
|
|
|
|
|
|
|
1)الطاقة الخارجة هي الطاقة المرتبطة في ألياف 9/125 ملم ذات وضع واحد.
2)يتناسب مع حوالي 0.8 نانومتر.
3) مقاس باستخدام PRBS 231-1 نمط اختبار، @10.325Gb/s، BER<10-12.
|
الخصائص الكهربائية |
|
|
|
|
|
|
|
||
|
|
المعلم |
الرمز |
دقيقة |
النوع |
|
ماكس |
الوحدة |
الملاحظة |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
فولتاج التغذية |
Vcc |
3.14 |
3.3 |
|
3.46 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
تيار التوريد |
إيكس |
|
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
جهاز إرسال |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
عائق التفاضل المدخل |
أوهم |
|
100 |
|
|
Ω |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
التأرجح التفاضلي لدخول البيانات |
(فين) |
120 |
|
|
820 |
mV |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
إرسال تشغيل الجهد |
مرض جنسي |
Vcc13 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
إرسال تشغيل الجهد |
VEN |
البقرة |
|
|
(في + 0)8 |
V |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT الجهد العالي |
|
Vcc13 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT الجهد المنخفض |
|
البقرة |
|
|
(في + 0)8 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
إرسال إيقاف التأكيد |
|
|
|
|
10 |
نحن |
|
|
|
|
الوقت |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
المستقبل |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
تحركات البيانات المختلفة |
(فوت) ، (بي بي) |
350 |
|
|
850 |
mV |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
وقت ارتفاع بيانات الإخراج |
tr |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
وقت سقوط بيانات الإخراج |
tf |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
الخسائر في الاستثمار |
|
Vcc13 |
|
|
VccHOST |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
أسعار الدفع |
|
البقرة |
|
|
(في + 0)8 |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
ملاحظات:
- متصلة مباشرة إلى دبوس مدخلات البيانات TX.
- أو دائرة مفتوحة.
- إلى 100 أوم التوقف التفاضلي.
- هذه هي القيم غير المرشحة 20-80٪
- فقدان الإشارة هو LVTTL. المنطق 0 يشير إلى التشغيل الطبيعي؛ المنطق 1 يشير إلى عدم الكشف عن إشارة.
وصف الدبوس
الدبوس خارج كتلة الاتصال على لوحة المضيف
|
الدبوس |
الرمز |
الاسم/الوصف |
الملاحظة |
|||
|
1 |
VEET |
أرضية المرسل |
(مشترك مع الأرض المستقبلة) |
1 |
||
|
2 |
Tخطأ |
|
خطأ في جهاز الإرسال |
|
2 |
|
|
3 |
Tالـ DIS |
إيقاف تشغيل جهاز الإرسال إيقاف تشغيل إنتاج الليزر عند ارتفاع أو افتتاح |
3 |
|||
|
4 |
الـ SDA |
خط بيانات واجهة متسلسلة بسلكين |
4 |
|||
|
|
|
|
|
|||
|
5 |
الـ SCL |
خط ساعة الواجهة المتسلسلة بسلكين |
4 |
|||
|
|
|
|
|
|||
|
6 |
MOD_ABS |
الوحدة غائبة، أرضية داخل الوحدة |
4 |
|||
|
|
|
|
|
|
|
|
|
7 |
RS0 |
|
المعدل حدد 0 |
|
5 |
|
|
|
|
|
|
|
||
|
8 |
لوس انجلوس |
إشارة فقدان الإشارة |
المنطق 0 يشير إلى العملية الطبيعية. |
6 |
||
|
|
|
|
|
|||
|
9 |
RS1 |
لا توجد حاجة إلى اتصال |
1 |
|||
|
|
|
|
|
|
||
|
10 |
VEER |
أرضية المستقبل |
(مشترك مع أرضية جهاز الإرسال) |
1 |
||
|
11 |
VEER |
أرضية المستقبل |
(مشترك مع أرضية جهاز الإرسال) |
1 |
||
|
12 |
RD- |
المُستقبل عكس البيانات |
التكييف المضاف |
|
||
|
|
|
|
|
|||
|
13 |
RD+ |
مُستقبل بيانات غير مقلوبة التكييف المضاف |
|
|||
|
|
|
|
|
|
||
|
14 |
VEER |
أرضية المستقبل |
(مشترك مع أرضية جهاز الإرسال) |
1 |
||
|
15 |
Vالـ CCR |
إمدادات الطاقة للمستقبل |
|
|||
|
16 |
Vالتجارة المشتركة |
إمدادات الطاقة للجهاز |
|
|||
|
17 |
VEET |
أرضية المرسل |
(مشترك مع الأرض المستقبلة) |
1 |
||
|
18 |
TD+ |
جهاز الإرسال غير مقلّب البيانات في. |
|
|||
|
|
|
|
|
|
||
|
19 |
تيد- |
جهاز الإرسال عكس البيانات |
مكيفه |
|
||
|
|
|
|
|
|
||
|
20 |
VEET |
أرضية المرسل |
(مشترك مع الأرض المستقبلة) |
1 |
||
ملاحظات:
1)الأرضية الدائرة معزولة داخليا من الأرضية الهيكل.
2)Tخطأهو مخرج مفتوح الجمع / تصريف، والتي ينبغي أن يتم سحبها مع مقاومة 4.7k 10k أوم على لوحة المضيف إذامصممة للاستخدام. يجب أن يكون الجهد بين 2.0V إلى Vcc + 0.3V.إنتاج عالي يشير إلى خطأ في جهاز الإرسال الناجم إما عن تيار تحيز TX أو طاقة خروجه TX التي تتجاوز عتبات الإنذار المحددة مسبقًاإنخفاض في الطاقة الإخراجية يشير إلى التشغيل الطبيعي. في الحالة المنخفضة، يتم سحب الطاقة الإخراجية إلى < 0.8 فولت.
إنتاج الليزر معطل عند Tالـ DIS>2.0 فولت أو مفتوح ، يعمل على Tالـ DIS<0.8 فولت
يجب أن يتم سحبها مع 4.7kΩ- 10kΩ لوحة المضيف إلى فولت بين 2.0V و 3.6V. MOD_ABS يسحب الخط منخفضًا للإشارة إلى أن الوحدة مغلقة.
تم سحبها داخلياً وفقًا لـ SFF-8431 Rev 4.1.
LOS هو مخرج الجمع المفتوح. يجب أن يتم سحبها مع 4.7kΩ 10kΩ على اللوحة المضيفة إلى فولتاج بين 2.0V و 3.6V. يشير المنطق 0 إلى التشغيل الطبيعي ؛ يشير المنطق 1 إلى فقدان الإشارة.
وظائف التشخيص الرقمي
تدعم أجهزة الاستقبال TKD-xx92-3LCD40 بروتوكول الاتصال المتسلسل ذو الأسلاك الثنائية كما هو محدد في SFP + MSA.
يوفر معرف SFP المتسلسل القياسي الوصول إلى معلومات التعريف التي تصف قدرات جهاز الاستقبال، والواجهات القياسية، والشركة المصنعة، وغيرها من المعلومات.
بالإضافة إلى ذلك ، توفر أجهزة الاستقبال SFP + واجهة مراقبة تشخيصية رقمية محسنة فريدة ، مما يسمح بالوصول في الوقت الحقيقي إلى معايير تشغيل الجهاز مثل درجة حرارة جهاز الاستقبال ،تيار تحيز الليزر، والطاقة البصرية المرسلة، والطاقة البصرية المستقبلة وجهد إمداد جهاز الاستقبال. كما يحدد نظامًا متطورًا للإنذار والإشارات التحذيرية،الذي يحذر المستخدمين النهائيين عندما تكون معايير تشغيل معينة خارج النطاق العادي المحدد في المصنع.
يحدد SFP + MSA خريطة ذاكرة 256 بايت في EEPROM يمكن الوصول إليها عبر واجهة متسلسلة ذات سلكين على عنوان 8 بت 1010000X (A0h).واجهة مراقبة التشخيص الرقمي تستخدم عنوان 8 بت 1010001X (A2h)، لذلك خريطة الذاكرة المحددة أصلاً لا تتغير.
يتم مراقبة المعلومات التشغيلية والتشخيصية وتقديم تقاريرها بواسطة وحدة تحكم جهاز التشخيص الرقمي (DDTC) داخل جهاز التشخيص ، والتي يتم الوصول إليها من خلال واجهة متسلسلة ذات سلكين.عندما يتم تنشيط البروتوكول المتسلسل، يتم إنشاء إشارة الساعة المتسلسلة (SCL ، Mod Def 1) من قبل المضيف. الساعة الحافة الإيجابية البيانات في جهاز الاستقبال SFP إلى تلك الشرائح من E2PROM التي ليست محمية من الكتابة.الحافة السلبية ساعات البيانات من جهاز الاستقبال SFPإشارة البيانات المتسلسلة (SDA ، Mod Def 2) ثنائية الاتجاه لنقل البيانات المتسلسلة. يستخدم المضيف SDA بالتزامن مع SCL لتمييز بداية ونهاية تنشيط البروتوكول المتسلسل.يتم تنظيم الذكريات كسلسلة من كلمات البيانات 8 بت التي يمكن معالجتها بشكل فردي أو تسلسلي.
مخطط كتلة واجهة المضيف - المرسل
أبعاد المخطط
تتوافق مع SFF-8432 rev5.0المواصفات المحسنة للشكل القابل للشحن
الامتثال التنظيمي
|
السمة |
الإشارة |
الأداء |
|
|
تفريغ كهربائي ثابت (ESD) |
IEC/EN 61000-4-2 |
متوافق مع المعايير |
|
|
|
|
|
|
|
التداخل الكهرومغناطيسي (EMI) |
فئة B جزء 15 من إف سي سي EN 55022 فئة B |
متوافق مع المعايير |
|
|
(CISPR 22A) |
|
||
|
|
|
|
|
|
|
|
|
|
|
سلامة العين بالليزر |
إدارة الأغذية والعقاقير 21CFR 1040.10، 1040.11 IEC/EN |
منتج ليزر من الفئة 1 |
|
|
60825-1، 2 |
|
||
|
|
|
|
|
|
|
|
|
|
|
التعرف على المكونات |
IEC/EN 60950, UL |
متوافق مع المعايير |
|
|
|
|
|
|
|
الـ ROHS |
2002/95/EC |
متوافق مع المعايير |
|
|
|
|
|
|
|
الكهرومغناطيسي |
EN61000-3 |
متوافق مع المعايير |
|
|
|
|
|
|
