كابل أوبج دبليو أوتيكي للخارج
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Takfly |
| إصدار الشهادات: | CE,ROHS,FCC,ISO9001,ISO141000 |
| رقم الموديل: | OPGW |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 2000 م |
|---|---|
| الأسعار: | USD 500~USD 2000 |
| تفاصيل التغليف: | طبل |
| وقت التسليم: | 5 ~ 8 أيام عمل |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T |
| القدرة على العرض: | 1000 كم / الشهر |
|
معلومات تفصيلية |
|||
| كمية الألياف: | 4/8/12/16/24/36/48 | نوع الألياف: | G652D ، G655 |
|---|---|---|---|

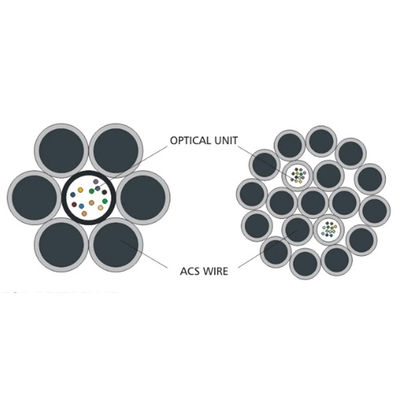

| بناء: | المركزية أو الذين تقطعت بهم السبل | اسم المنتج: | 4-48 ألياف OPGW كابلات الألياف الضوئية الخارجية |

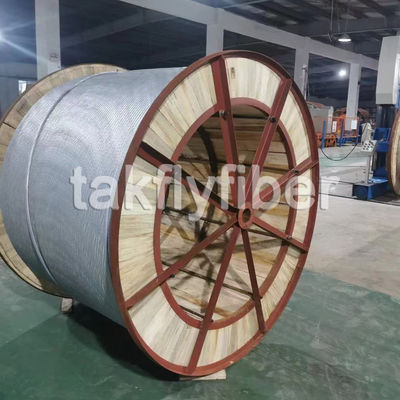

| التعبئة: | طبل الحديد | طول: | 2-6 كم/طبل |
| إبراز: | السلك الأرضي البصري 12C G655,سلك الأرضي البصري OPGW,كابل الألياف البصرية 48 Hilos |
||
منتوج وصف
الأوصاف:

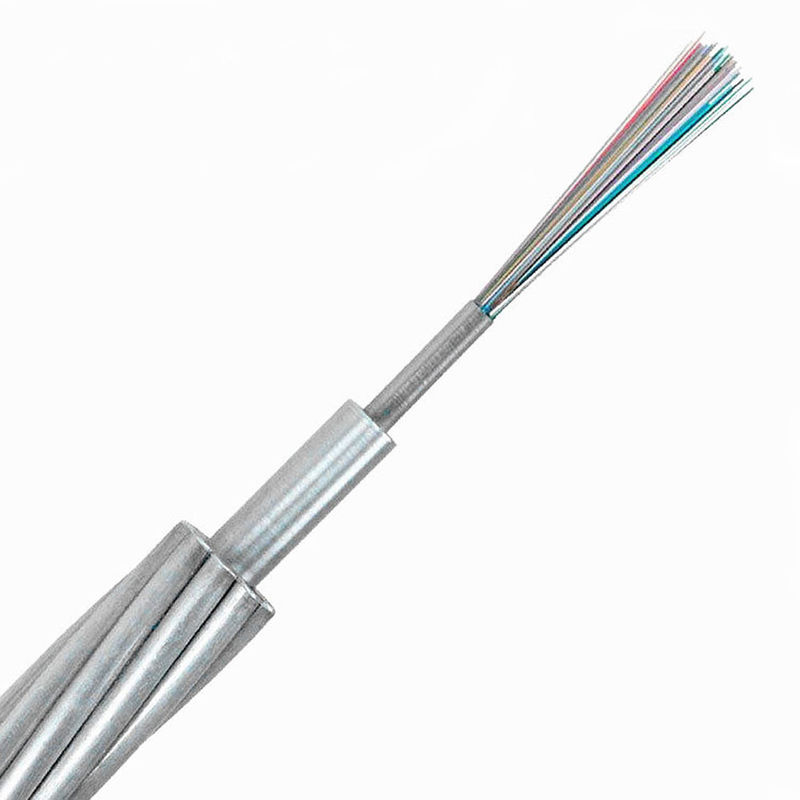

كابل OPGW هو الشكل المختصر لسلك الأرضي العلوي المركب بالألياف الضوئية. كابل OPGW مناسب للتركيب على خطوط الطاقة الجديدة مع وظيفة مزدوجة لسلك الأرضي والاتصالات. خاصة للتركيب على خطوط الطاقة ذات الجهد العادي والجهد العالي جدًا. يمكن لكابل OPGW أن يحل محل السلك الأرضي التقليدي لخط الطاقة القديم مع زيادة وظيفة اتصالات الألياف. يقوم كابل OPGW بتوصيل تيار الدائرة القصيرة ويوفر مقاومة للصواعق.

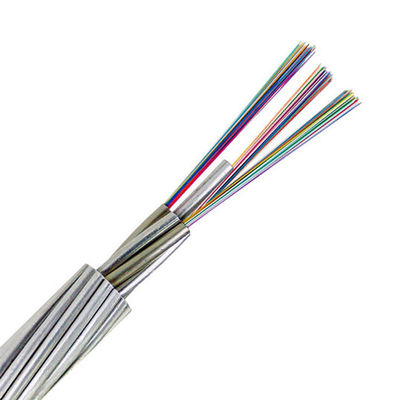

يُسمى الكابل البصري OPGW بـسلك أرضي علوي مركب بالألياف الضوئية, وهو سلك أرضي علوي يحتوي على ألياف ضوئية. يتم وضع الألياف الضوئية في السلك الأرضي لخط نقل الجهد العالي العلوي لتشكيل شبكة اتصالات ألياف ضوئية على خط النقل. يستخدم بشكل أساسي لخطوط 500 كيلو فولت و 220 كيلو فولت و 110 كيلو فولت وخطوط الاتصالات لأنظمة نقل الجهد العالي العلوية الجديدة. يبلغ عدد النوى 4-48 ، وهناك نوع أنبوب الألومنيوم ، ونوع إطار الألومنيوم ونوع أنبوب الفولاذ (الفولاذ المقاوم للصدأ).
الميزات:
(1) يستخدم OPGW هيكل أنبوب فضفاض من الفولاذ المقاوم للصدأ ، مما يزيد من موثوقيته وأداءه المقاوم لدرجة الحرارة.
(2) يلبي OPGW متطلبات تطبيق خط الألياف الكبير.
(3) يتم تطبيق OPGW خصيصًا لنظام الاتصالات البصرية أثناء تركيب خط نقل الكهرباء.
(4) تصميم المشروع (حساب الترهل والتوتر ، تيار الدائرة القصيرة ، حساب تجهيزات الأجهزة ADSS)
التطبيقات:
>> يستخدم كابل OPGW بشكل أساسي في خطوط 500 كيلو فولت و 220 كيلو فولت و 110 كيلو فولت ، ويقتصر على انقطاع التيار الكهربائي والأمان والعناصر الأخرى ، ويستخدم في الغالب في الخطوط الجديدة. تطبيقاته هي: الجهد العالي فوق 110 كيلو فولت ، مع امتداد أطول (عادةً ما يزيد عن 250 مترًا) ؛
>> سهل الصيانة ، سهل لمدى الخط ، يمكن أن تلبي خاصيته الميكانيكية مدى خط كبير ؛
>> OPGW الخارجي هو تدريع معدني ، مع عدم وجود تأثير للتآكل الكهربائي عالي الضغط والتدهور ؛
>> لإنشاء OPGW يجب قطع الطاقة ، مما يؤدي إلى خسارة أكبر ، وبالتالي يجب استخدام OPGW في بناء خط الجهد العالي فوق 110 كيلو فولت ؛
>> لمؤشر أداء OPGW ، كلما زاد تيار الدائرة القصيرة ، زادت الحاجة إلى موصل جيد ليكون درعًا معدنيًا ، وتقليل قوة الشد ، بينما ، إذا كانت قوة الشد مؤكدة ، لزيادة سعة تيار الدائرة القصيرة ، فإن الطريقة الوحيدة هي تكبير مساحة المقطع المعدني ، مما يؤدي إلى زيادة قطر الكابل والوزن ، بحيث يكون الأمن سؤالًا لقوة عمود الخط.
المعلمات:
| رقم الموديل | المقطع العرضي | قوة الكسر المقدرة (KN) |
قطر الكابل (مم) |
الوزن (كجم/كم) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
